Охладители конденсата ОГ-6 используются для охлаждения конденсата греющего пара подогревателей ПН, ПНД и ПСВ. Устанавливаются в системах теплоснабжения, получающих тепловую энергию от ТЭЦ, ГРЭС и паровых котлов промышленных котелен. Могут использоваться для утилизации тепла греющего пара пароводяных теплообменных установок, и горячей воды систем водоочистки котельных установок.

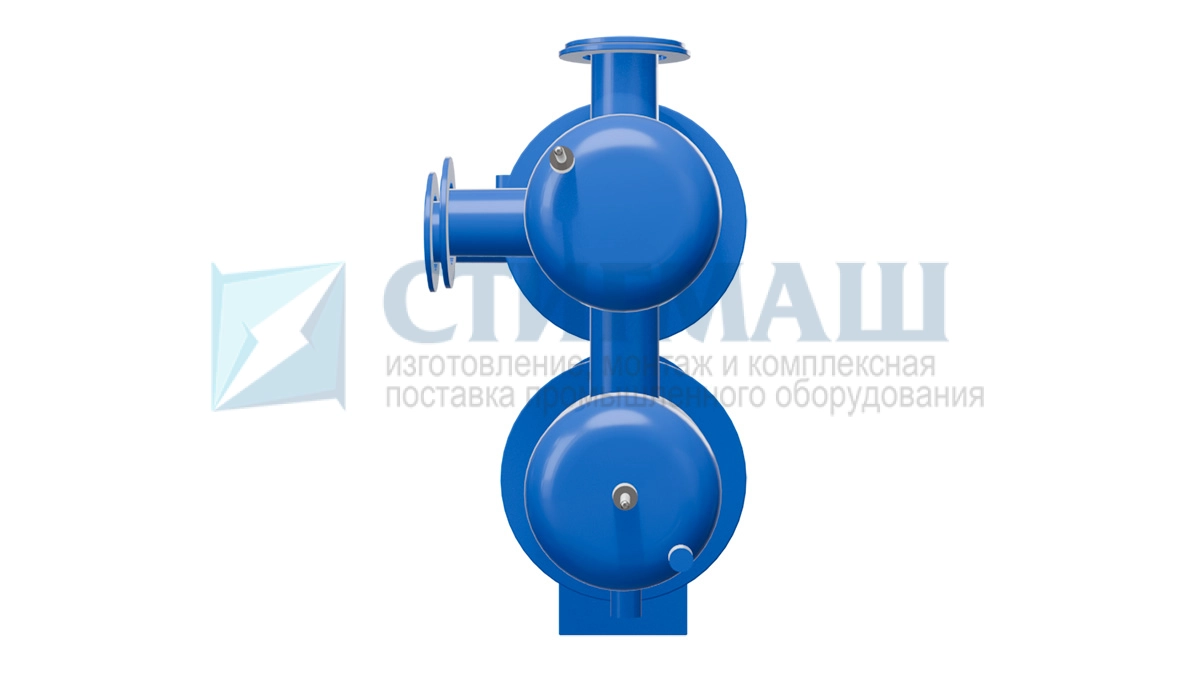

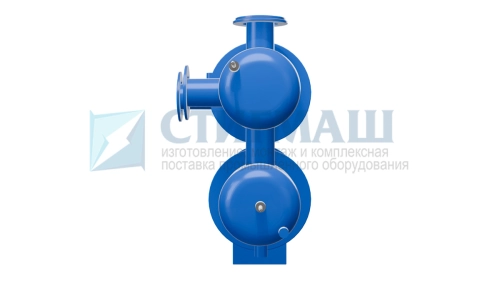

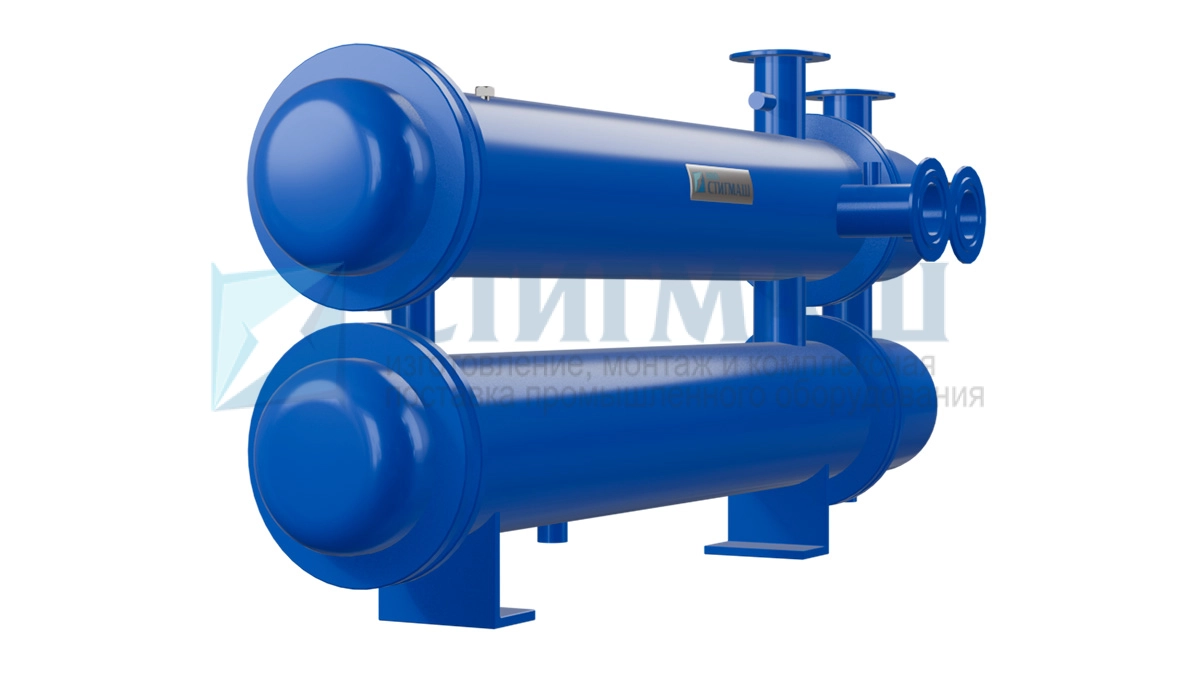

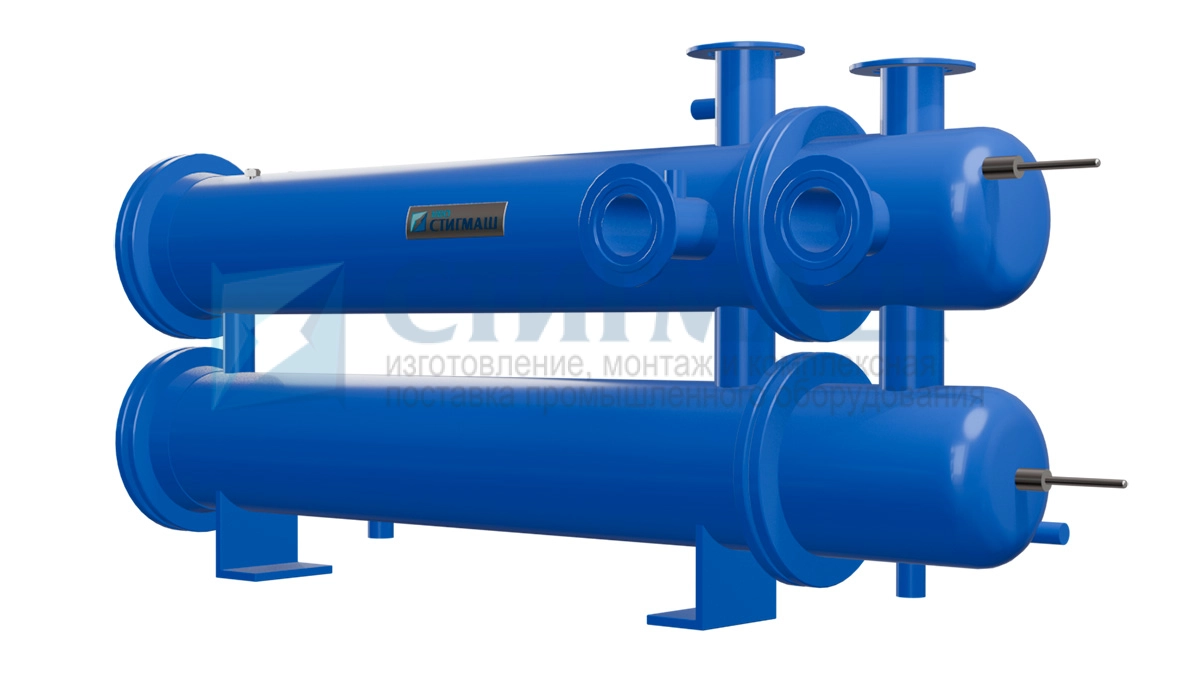

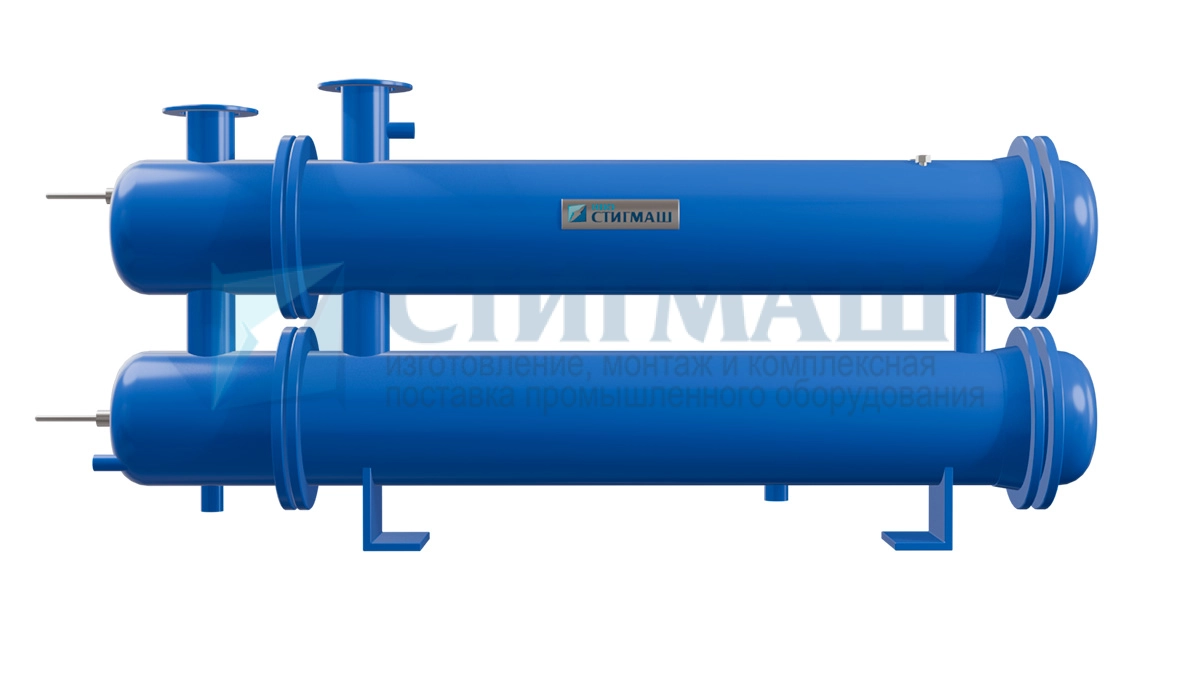

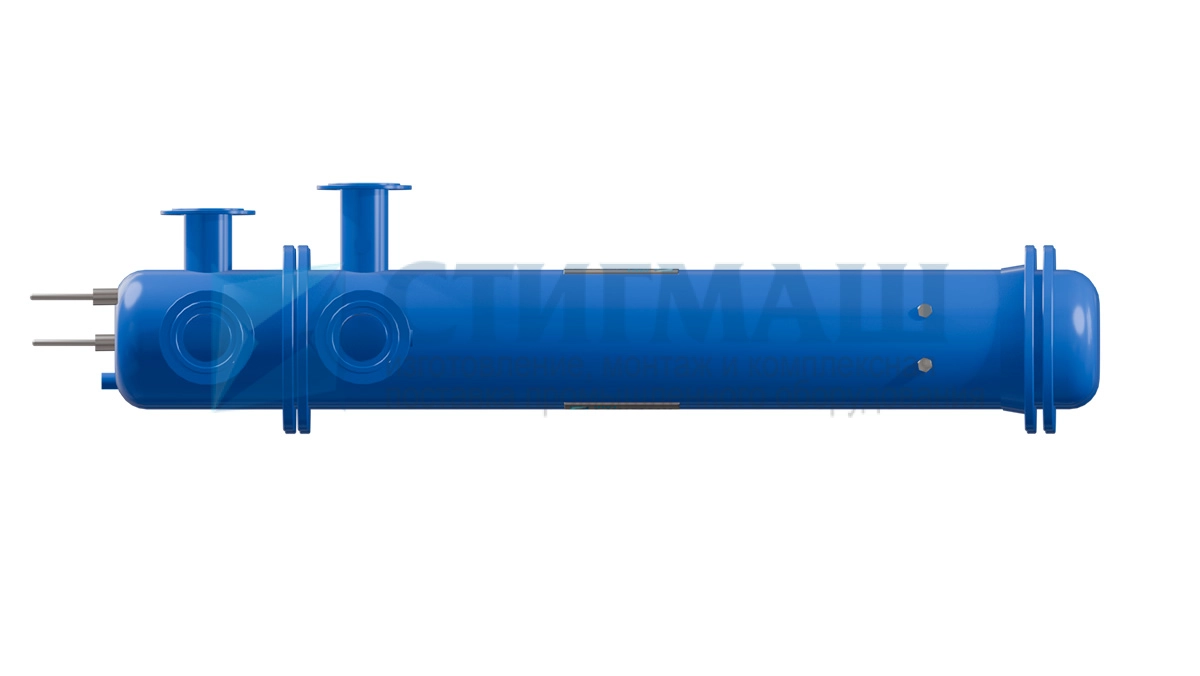

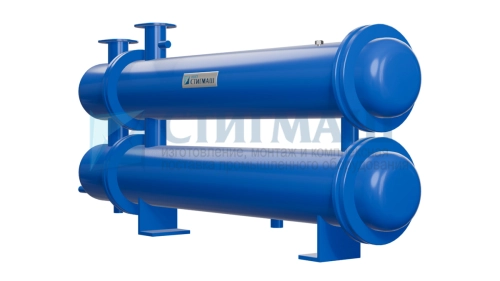

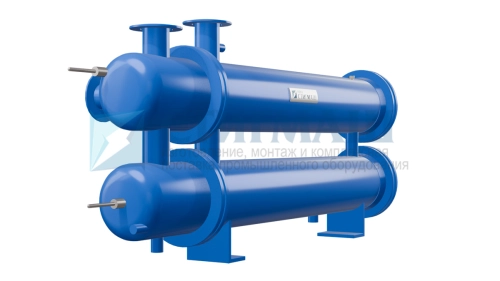

Охладитель конденсата ОГ-6 представляет собой горизонтальный водоводяной теплообменник, состоящий из одной секции. Площадь теплообмена охладителя составляет 6 м2.
Конструкция секции охладителя конденсата ОГ-6 состоит из корпуса цилиндрической формы, съёмных передней и задней крышек (камер), и трубной системы из двух трубных досок, передней неподвижной и задней подвижной.
Охладители конденсата ОГ-6 используются для охлаждения конденсата греющего пара подогревателей ПН, ПНД и ПСВ. Устанавливаются в системах теплоснабжения, получающих тепловую энергию от ТЭЦ, ГРЭС и паровых котлов промышленных котелен. Могут использоваться для утилизации тепла греющего пара пароводяных теплообменных установок, и горячей воды систем водоочистки котельных установок.
|
Масса сухая, кг
|
380 |
|
в трубной системе
|
98 |
|
в корпусе
|
10 |
| Количество ходов воды | |
|
В корпусе
|
2 |
|
в труб, системе
|
1 |
