Охладители конденсата ОГ-35 используются для охлаждения конденсата греющего пара подогревателей ПН, ПНД и ПСВ. Устанавливаются в системах теплоснабжения, получающих тепловую энергию от ТЭЦ, ГРЭС и паровых котлов промышленных котелен. Могут использоваться для утилизации тепла греющего пара пароводяных теплообменных установок, и горячей воды систем водоочистки котельных установок.

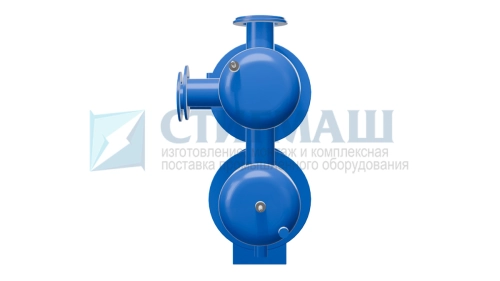

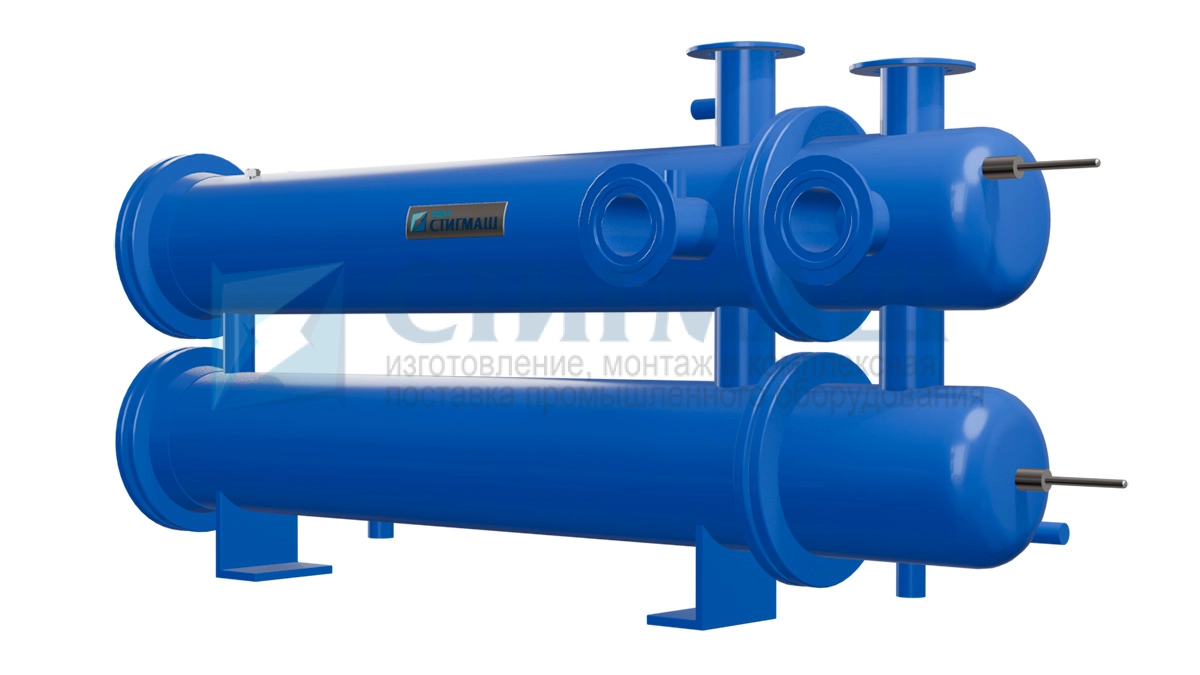

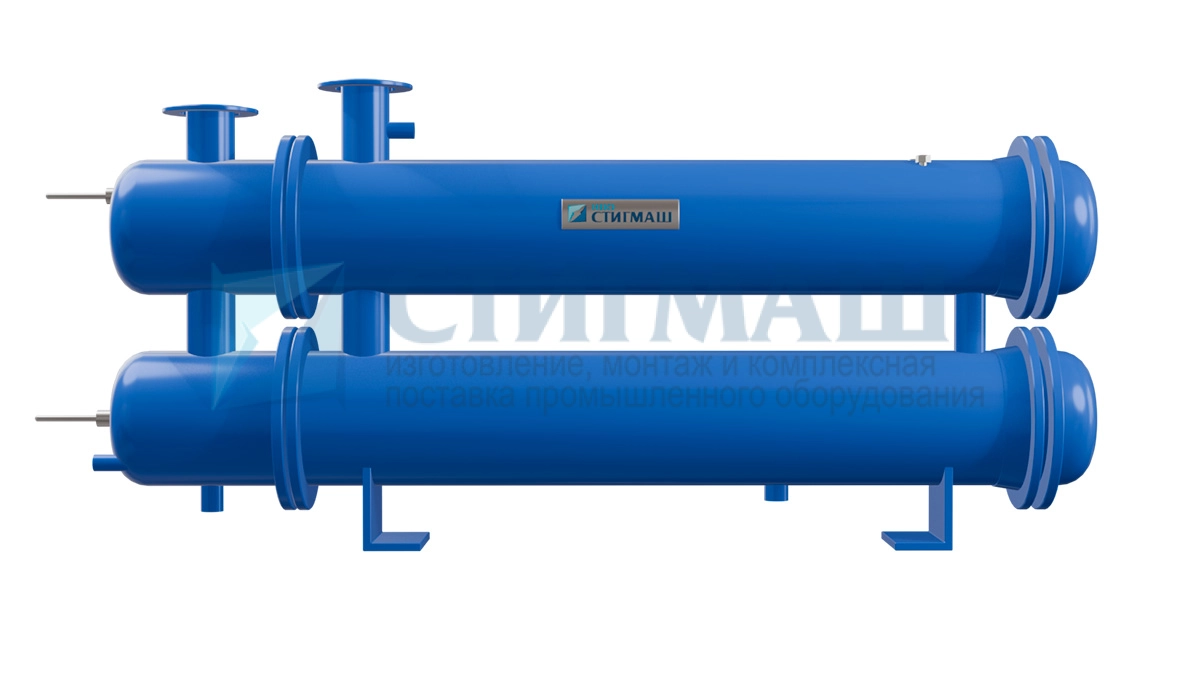

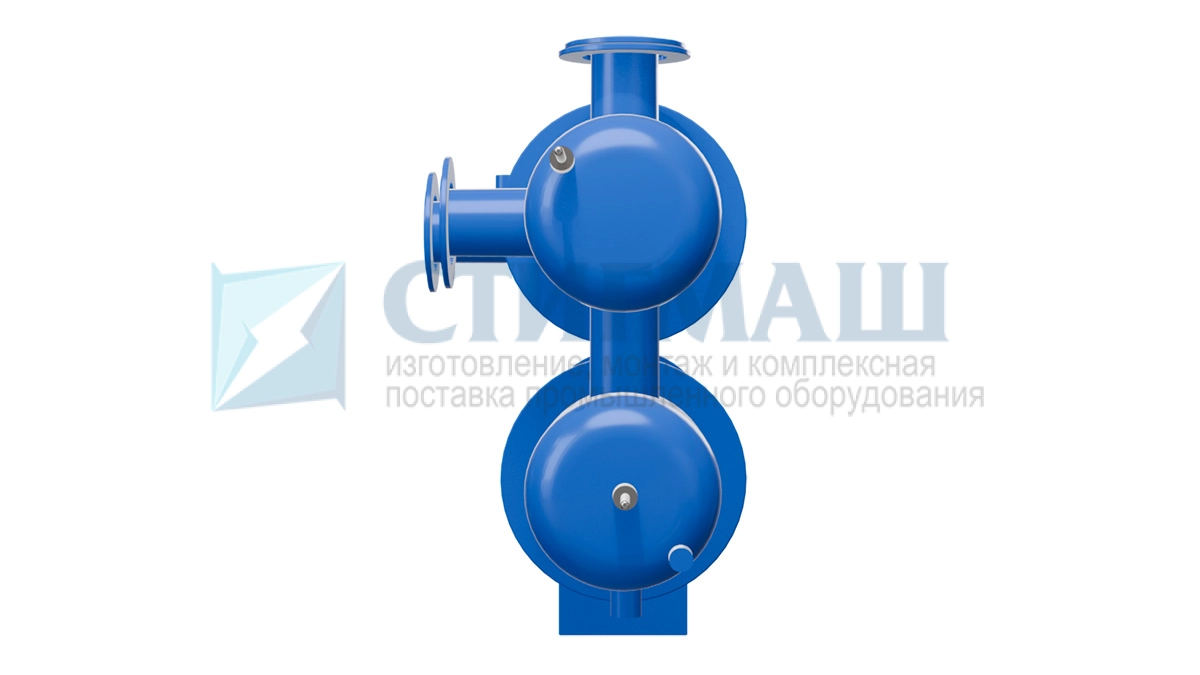

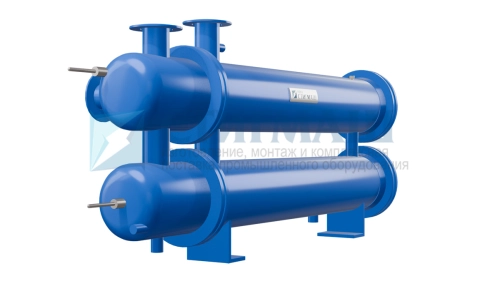

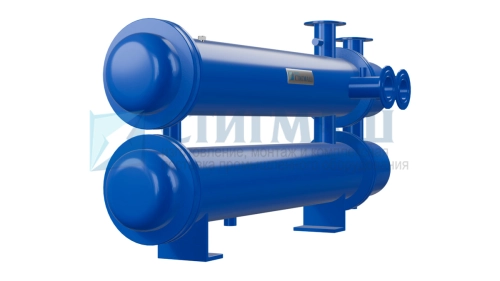

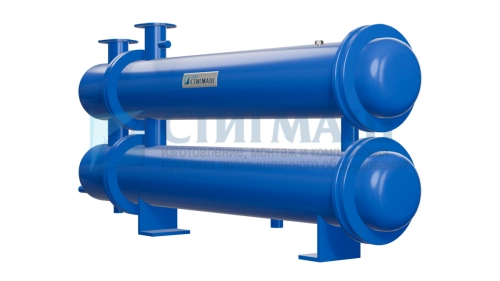

Охладитель конденсата ОГ-35 представляет собой горизонтальный водоводяной теплообменник, состоящий из четырёх секций. Площадь теплообмена охладителя составляет 35 м2. Четыре секции охладителя идентичны друг другу, соединены последовательно по обоим теплоносителям, которые направлены в противотоке.

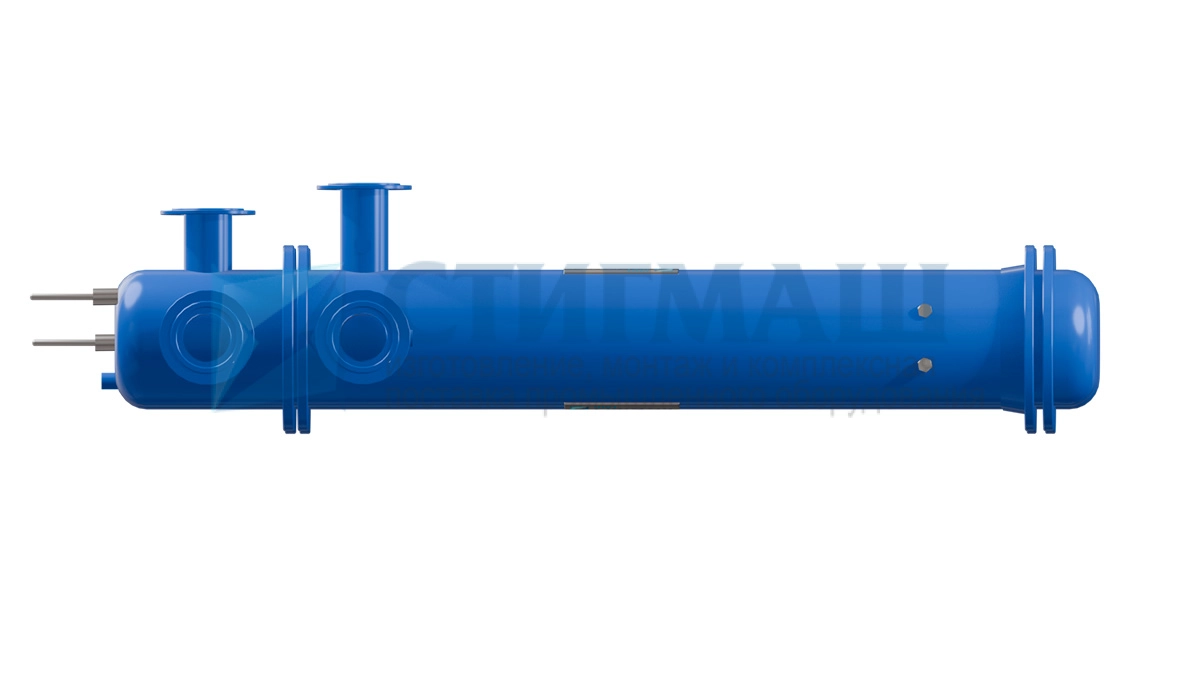

Каждая секция охладителя ОГ-35 состоит из цилиндрического корпуса со съёмными крышками (камерами). В корпусе расположены стальные трубы, совмещенные между собой перепускными патрубками, обеспечивающими перемещение конденсата из одной секции в другую. Трубная система составлена из двух трубных досок, передней неподвижной и задней подвижной.
Охладители конденсата ОГ-35 используются для охлаждения конденсата греющего пара подогревателей ПН, ПНД и ПСВ. Устанавливаются в системах теплоснабжения, получающих тепловую энергию от ТЭЦ, ГРЭС и паровых котлов промышленных котелен. Могут использоваться для утилизации тепла греющего пара пароводяных теплообменных установок, и горячей воды систем водоочистки котельных установок.
|
Масса сухая, кг
|
1990 |
|
в трубной системе
|
45 |
|
в корпусе
|
130 |
| Количество ходов воды | |
|
В корпусе
|
8 |
|
в труб, системе
|
8 |
