Описание
Применение отопительного оборудования на промышленных предприятиях и в сооружениях социального назначения сопряжено с необходимостью одновременного подогрева большого объема воздушной массы. Для предприятий, где в процессе производства применяется горячий пар, экономически оправданным является использование паровых калориферов КПСк.
Строение парового калорифера сводится к заключенному в металлическом корпусе из углеродистой или нержавеющей стали трубчатого стального змеевика теплообменника с алюминиевым оребрением.
Биметаллическая структура теплообменника позволяет быстро и практически без потерь передавать температуру теплоносителя (пара) воздуху, проходящему через оребрение.
Входной (верхний) патрубок служит для подачи пара, предельная температура которого +190°С, а давление не превышает 1,2 МПа. Выходной (нижний) патрубок подсоединяется к конденсатоотводчику или снабжается клапаном для отвода конденсата при определенной его концентрации.
Таблица замены паровых калориферов устаревших марок
| Ранее | КПС-6 | КПС-7 | КПС-8 | КПС-9 | КПС-10 | КПС-11 | КПС-12 | КПБ-6 | КПБ-7 | КПБ-8 | КПБ-9 | КПБ-10 | КПБ-11 | КПБ-12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Сейчас | КП 3-6 Ск | КП 3-7 Ск | КП 3-8 Ск | КП 3-9 Ск | КП 3-10 Ск | КП 3-11 Ск | КП 3-12 Ск | КП 4-6 Ск | КП 4-7 Ск | КП 4-8 Ск | КП 4-9 Ск | КП 4-10 Ск | КП 4-11 Ск | КП 4-12 Ск |
| Обозночения |
К - калорифер; С - средний (глубина 200 мм); Б - большой (глубина 240 мм); В – водяной; Ск - спирально-накатной (глубина 180 мм) 3 (4) - число рядов теплоотдающих элементов; 6 - номер калорифера; 02 (01) - исполнение; ХЛ (У) - климатическое исполнение |
|||||||||||||

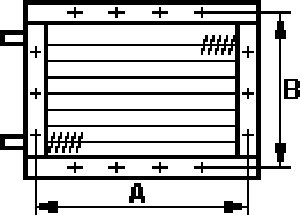

Габаритно присоединительные размеры парокалориферов, выпускаемых ранее и в настоящее время
| № | КПС - КПБ | КПСк | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | A, мм |
Площадь поверхности теплообмена, м2 |
B, мм | A, мм |
Площадь поверхности теплообмена, м2 |
Производительность по теплу, кВт |
||||
| среднего | большого | 3 рядного | 4 рядного | 3 рядного | 4 рядного | |||||
| 6 | 551 | 578 | 11,4 | 15,14 | 551 | 578 | 13,8 | 18,1 | 50,7 | 59,1 |
| 7 | 551 | 703 | 14,16 | 18,81 | 551 | 703 | 17,0 | 22,3 | 65,4 | 76,1 |
| 8 | 551 | 828 | 16,92 | 22,44 | 551 | 828 | 20,2 | 26,5 | 83,2 | 97,0 |
| 9 | 551 | 953 | 19,56 | 26,00 | 551 | 953 | 23,4 | 30,8 | 103,5 | 120,9 |
| 10 | 551 | 1203 | 25,08 | 33,34 | 551 | 1203 | 29,8 | 39,2 | 135,6 | 157,6 |
| 11 | 1051 | 1703 | 72,00 | 95,63 | 1050 | 1703 | 86,4 | 114,5 | 360,0 | 417,7 |
| 12 | 1551 | 1703 | 108,0 | 143,5 | 1551 | 1703 | 130,3 | 172,9 | 556,7 | 648,4 |

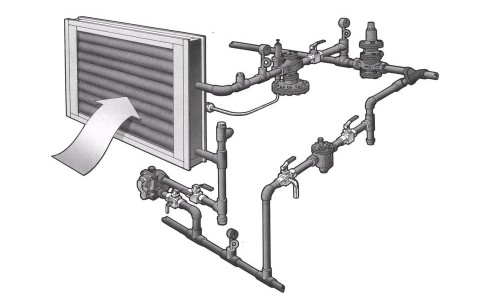

Монтаж и принцип действия
Калорифер КПСк монтируется в сечение воздуховодов системы вентиляции, кондиционирования и отопления методом фланцевого крепления, благодаря отверстиям, расположенным по периметру корпуса нагревателя.
Поступающий в теплообменник горячий пар сообщает высокую температуру алюминиевым пластинам. При этом пар охлаждается и конденсируется. Пластины обогревают проходящий через них воздух. При обвязке парового калорифера КП СК необходимо предусмотреть наличие датчиков температуры и давления теплоносителя, уровня конденсата, скорости движения приточного или рекуперационного воздуха и другие нюансы.
Расчет парового калорифера
Произвести расчет парокалорифера достаточно сложно, поэтому стоит обратиться к профессионально подготовленным специалистам. При расчете подбирается фронтальное сечение оборудования для достаточной пропускной способности по объему воздушного потока, тепловая мощность агрегата, определяется расход теплоносителя (пара), учитывается аэродинамическое сопротивление, вычисляется коэффициент теплопередачи и теплопроизводительность установки.
