Строение и принцип действия
Внешне нагреватели ЭКО представляют собой металлический блок: в металлическом корпусе заключены несколько (от одного до четырех) электрических ТЭНов. Обеспечена изоляция каждого ряда ТЭНов от соседних. Каждая секция имеет свой вывод, помещенный в коробку закрытого типа. Два биметаллических датчика автоматически исключают перегрев воздуха (отключает оборудование при достижении уровня 70-100°С) или возгорание при перегреве корпуса (отключение при температуре 100-130°С).
Воздух, подаваемый в обогреватель, проходит секции, в которых подогревается. Нагретый до определенной температуры воздушный поток подается в обслуживаемые залы, цеха, ангары и другие помещения, быстро доводя температуру всего пространства до нужного температурного уровня.

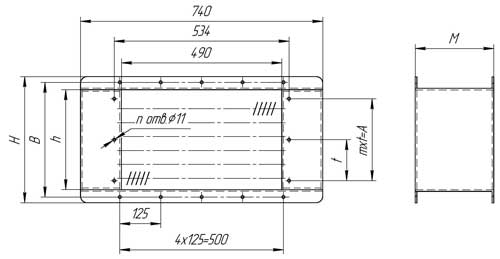

Габаритные размеры электрокалориферов ЭКО
| Тип изделия | Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| h | B | H | t | А | M | n | m | V, м3 | |
|
ЭКО-5
|
145
|
190
|
225
|
100
|
100
|
170
|
28
|
1
|
0,031
|
|
ЭКО-10
|
170
|
215
|
250
|
125
|
125
|
175
|
28
|
1
|
0,031
|
|
ЭКО-16
|
170
|
215
|
250
|
125
|
125
|
175
|
28
|
1
|
0,031
|
|
ЭКО-25
|
170
|
215
|
250
|
125
|
125
|
240
|
28
|
1
|
0,044
|
|
ЭКО-40
|
305
|
350
|
385
|
125
|
250
|
240
|
32
|
2
|
0,068
|
|
ЭКО-60
|
440
|
485
|
520
|
150
|
300
|
240
|
32
|
2
|
0,092
|
|
ЭКО-100
|
575
|
620
|
655
|
150
|
450
|
240
|
32
|
3
|
0,116
|
|
ЭКО-160
|
980
|
1025
|
1060
|
150
|
600
|
240
|
40
|
4
|
0,188
|
|
ЭКО-250
|
1150
|
1195
|
1230
|
150
|
900
|
305
|
48
|
6
|
0,278
|
