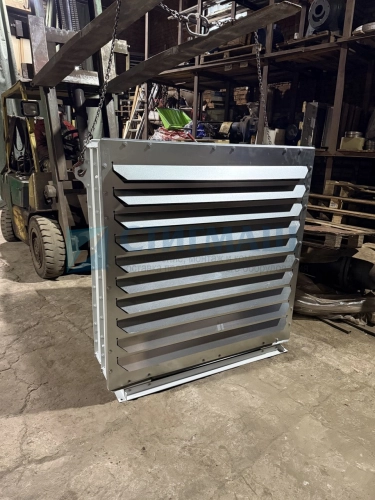

Агрегат воздушно-отопительный СТД-300

Режим и условия эксплуатации

Равномерное распределение нагретого воздушного потока по всем помещениям объекта или по всему пространству одного цеха (ангара, склада и так далее) — основное назначение воздушно-отопительного агрегата СТД-300. Распределение происходит посредством воздуховодов, соединяющих оборудование с разными помещениями или прямым потоком воздуха, если обогреватель установлен для прямой подачи воздуха в залы (цеха, отделы). Такая установка оправдана при достаточной мощности оборудования для быстрого нагрева всей воздушной массы обслуживаемого помещения.

Есть определенные правила эксплуатации оборудования:

• допустимая в соответствии с паспортом СТД-300 и ГОСТ 12.1.005-88 концентрация химически активных веществ;
• уровень запыленности не более 0,5 мг/м³;
• отсутствие в составе воздуха липких или волокнистых частиц;
• умеренный климатический пояс (третья категория размещения).

Устройство и принцип действия

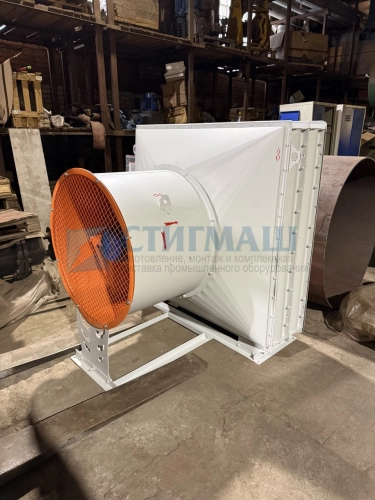

СТД-300 состоит водяного или парового калорифера, осевого вентилятора, конфузора и диффузора. Поворотные жалюзи помогают направлять в нужном направлении теплый поток и регулировать его интенсивность. Патрубки калорифера расположены с правой стороны.

Вентилятор подает воздух в калорифер, где и происходит процесс теплообмена, а уже разогретый воздух перемещается в помещение через жалюзи.

В качестве теплоносителя в теплообменнике применяется горячая или перегретая вода или пар (СТД-300П). Максимальная температура и давление теплоносителя составляют 190°С и 1,2 МПа соответственно.

Электродвигатель обогревателя защищен металлической сеткой, что предотвращает попадание внутрь посторонних предметов и повышает безопасность эксплуатации агрегата. Качественные комплектующие обеспечивают высокую производительность и уровень выработки тепловой энергии — 25000 м³/час и 360 кВт соответственно.
