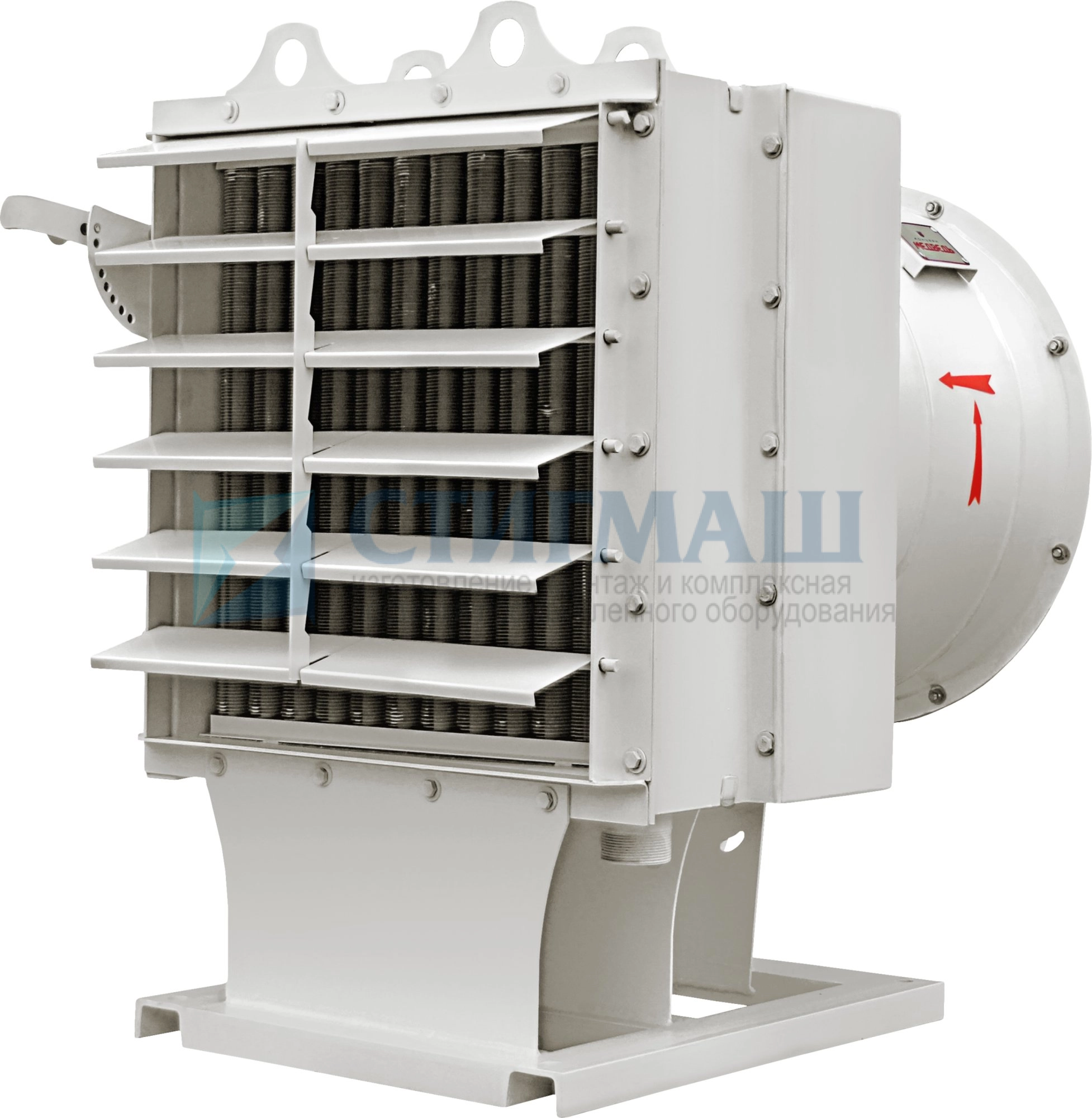

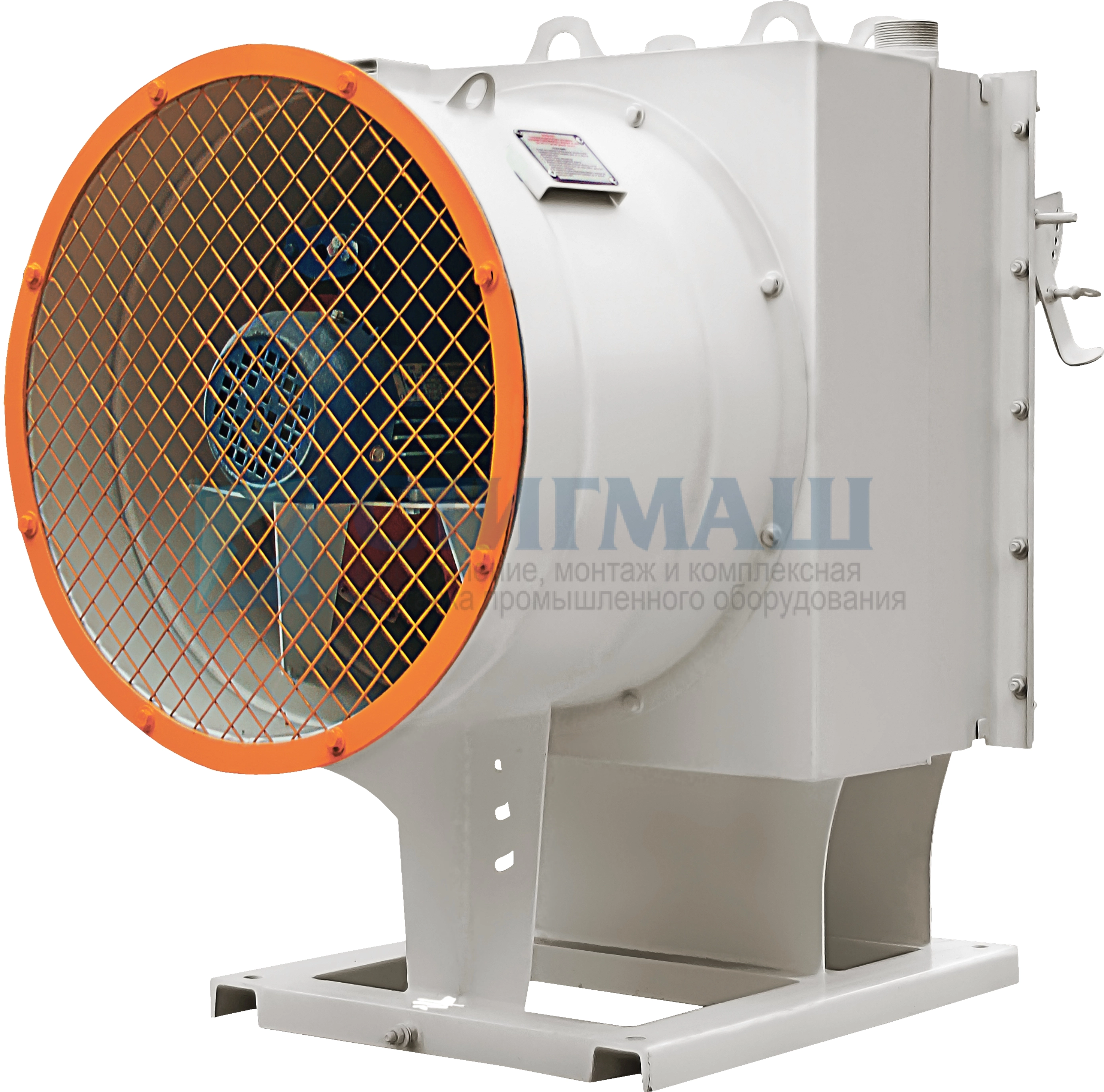

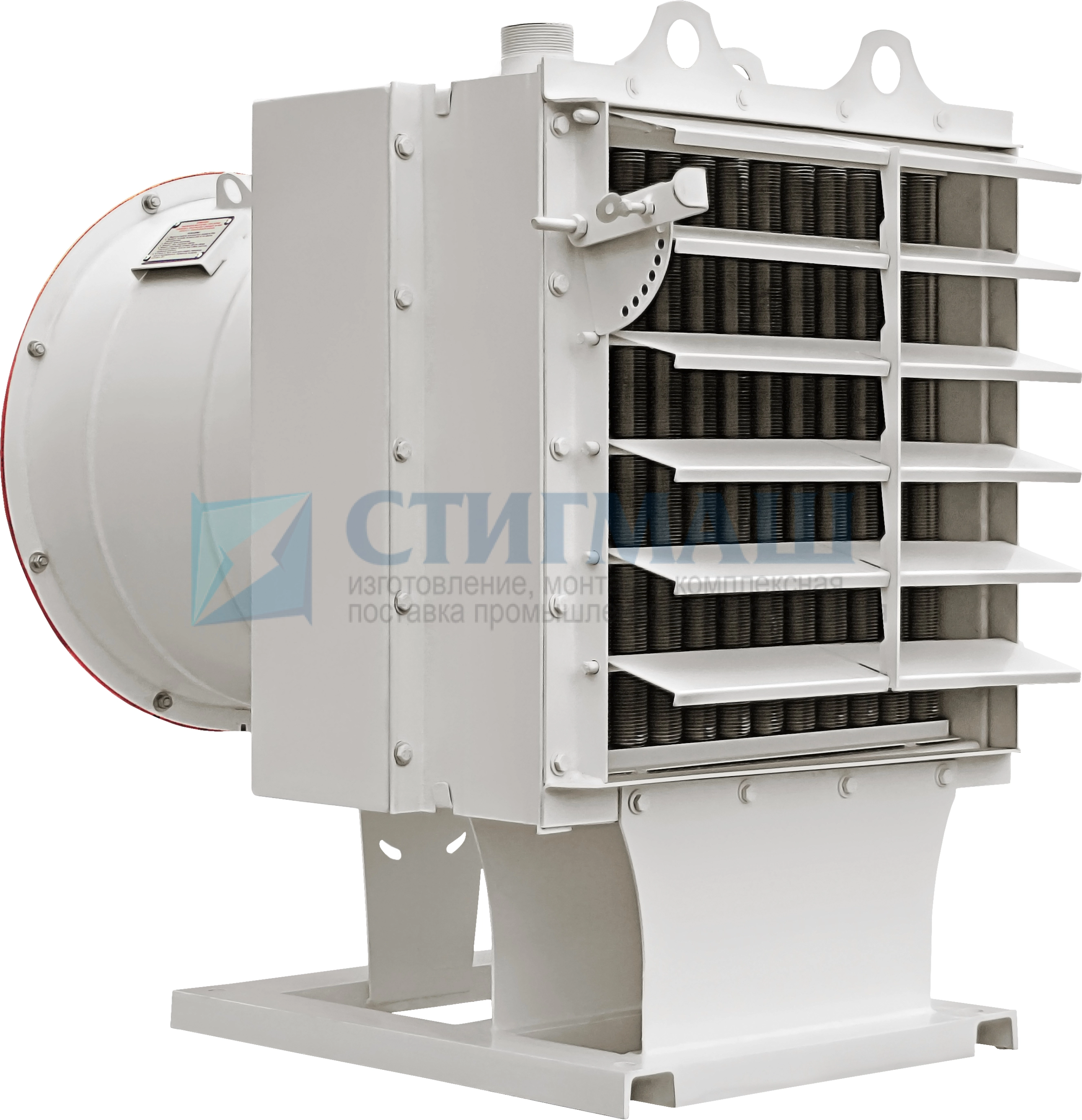

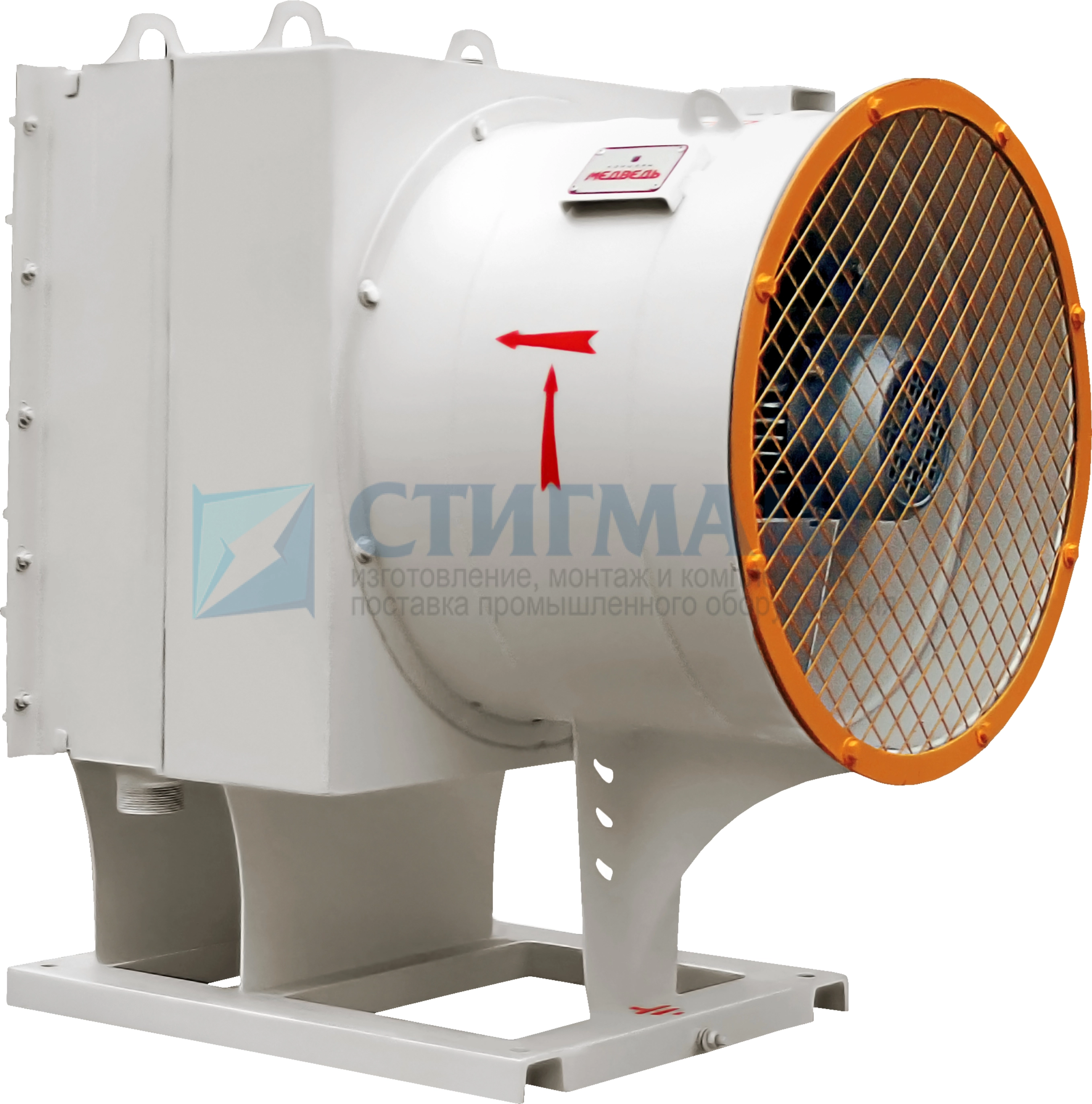

Агрегат воздушно-отопительный АО 2-4 одноструйный используется для нагрева воздуха (рециркуляционного/внешнего/смешанного), и применяется в системах воздушного отопления и вентиляционно-отопительных системах помещений промышленного и сельскохозяйственного назначения, зданий. Агрегат воздушно-отопительный АО 2-4 предназначен для эксплуатации в условиях умеренного климата (У), 3-я категория размещения по ГОСТ 15150-69.
Агрегат воздушно-отопительный АО 2-4 предназначен для обогрева воздуха в зданиях и помещениях. Нагрев воздуха осуществляется за счёт температуры теплоносителя. Теплоносителем служит горячая (перегретая) вода. В тёплое время года Агрегат воздушно-отопительный АО 2-4 можно использовать в качестве обычного вентилятора.
Воздух не должен содержать волокнистых материалов и липких веществ, допустимая запылённость — не более 0,5 мг/м3. Максимальное содержание химически агрессивных веществ в воздухе должно соответствовать требованиям ГОСТ 12.1.005-88.
Агрегат воздушно-отопительный АО 2-4 одноструйный используется для нагрева воздуха (рециркуляционного/внешнего/смешанного), и применяется в системах воздушного отопления и вентиляционно-отопительных системах помещений промышленного и сельскохозяйственного назначения, зданий. Агрегат воздушно-отопительный АО 2-4 предназначен для эксплуатации в условиях умеренного климата (У), 3-я категория размещения по ГОСТ 15150-69.
|
Производительность по теплу, кВт
|
46 |
|
Установочная мощность, кВт
|
0,37 |
|
Диаметр патрубка, Ду
|
32 |
|
Расход воды, м3/ч, при скорости воды в трубках w=0,7÷1,0 м/с
|
2,4÷3,45 |
|
Сечение для прохода теплоносителя, м2
|
0,00102 |
|
Сечение патрубка, м2
|
0,00101 |
|
Температура теплоносителя на входе, °С
|
150/70 |
|
Число рядов
|
3 |
|
Число ходов
|
4 |
|
Производительность по воздуху, м3/час
|
4000 |
|
Масса сухая, кг
|
95 |
Габаритные размеры агрегатов воздушно-отопительных АO 2-4 на базе калориферов типа КСк
| № АО2 | A | A1 | a | B | b | C | D | Dy | E | H | h | L | L1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 702 | 654 | 375 | 460 | 97 | 620 | 500 | 32 | 770 | 810 | 420 | 855 | 835 |
Габаритные размеры агрегатов воздушно-отопительных АO 2-4 на базе калориферов типа КП
Агрегат АО 2 №3-6,3П
Агрегат АО 2 №10-25П
| № АО2-П | A | A1 | a | B | b | C | D | Dy | E | H | h | L | L1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 702 | 654 | 375 | - | 100 | 620 | 500 | 50 | 770 | 810 | 420 | 855 | 835 |
