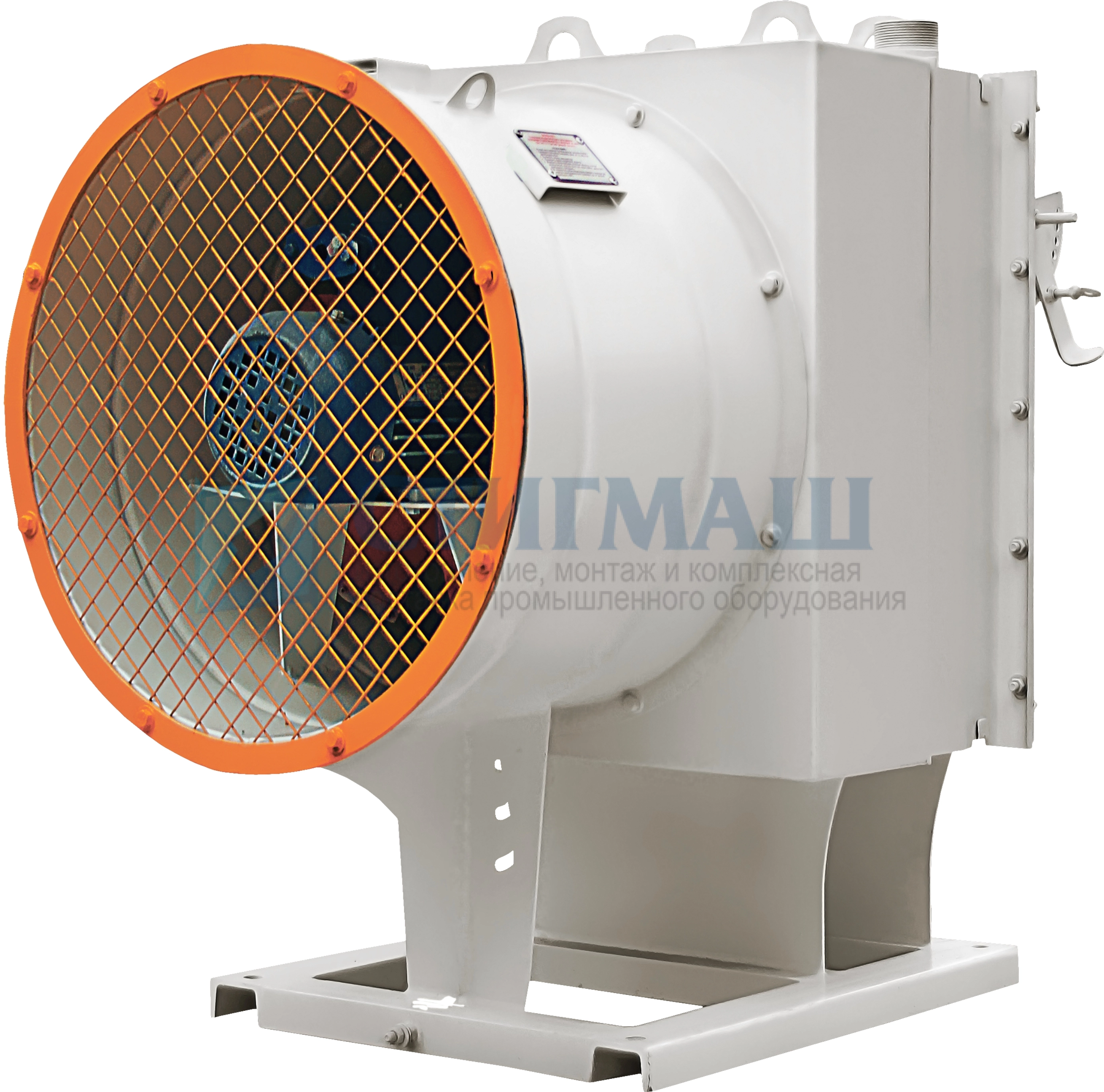

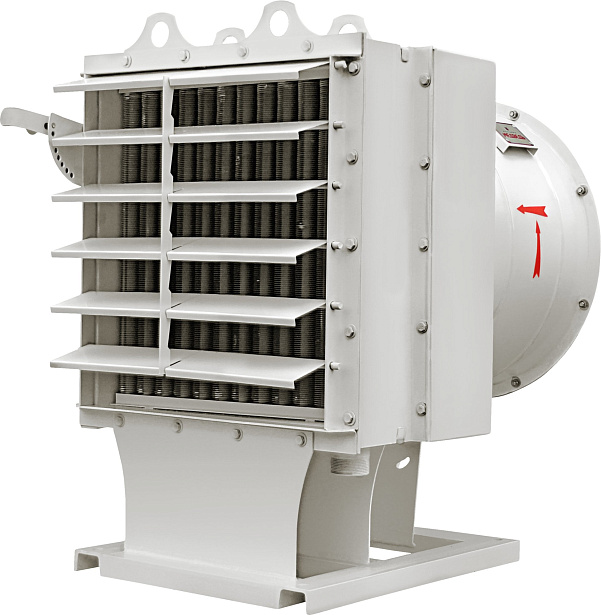

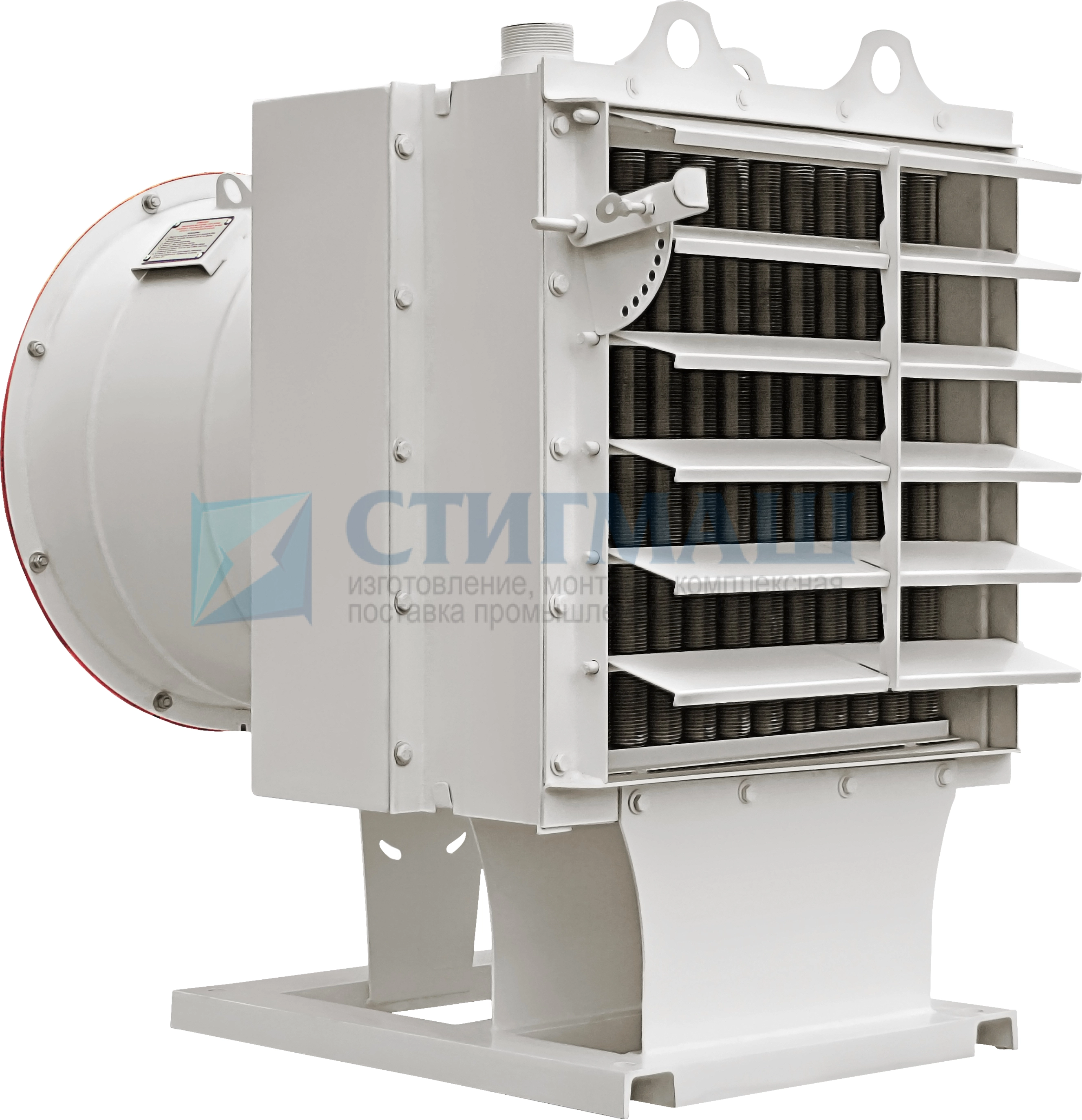

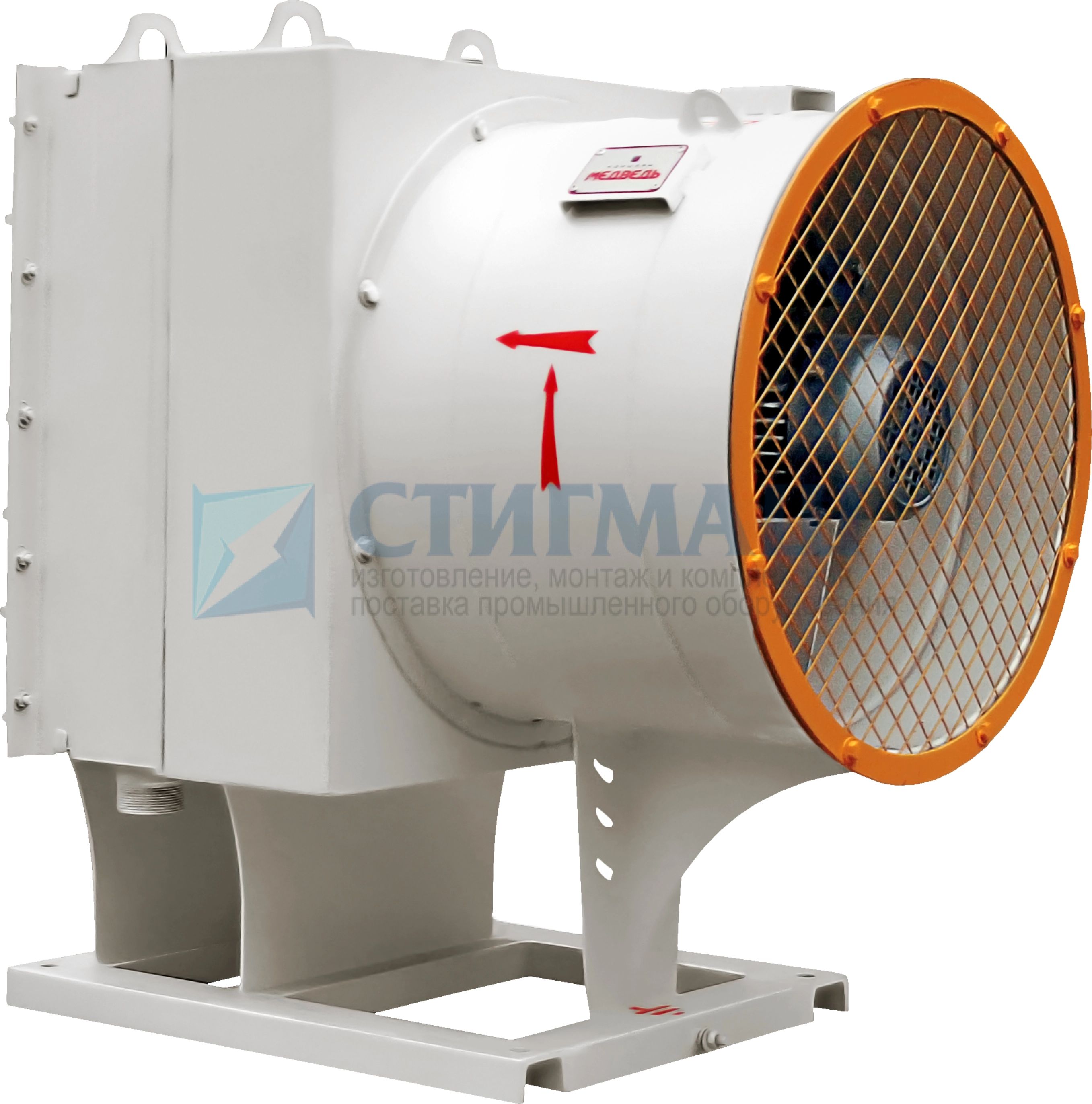

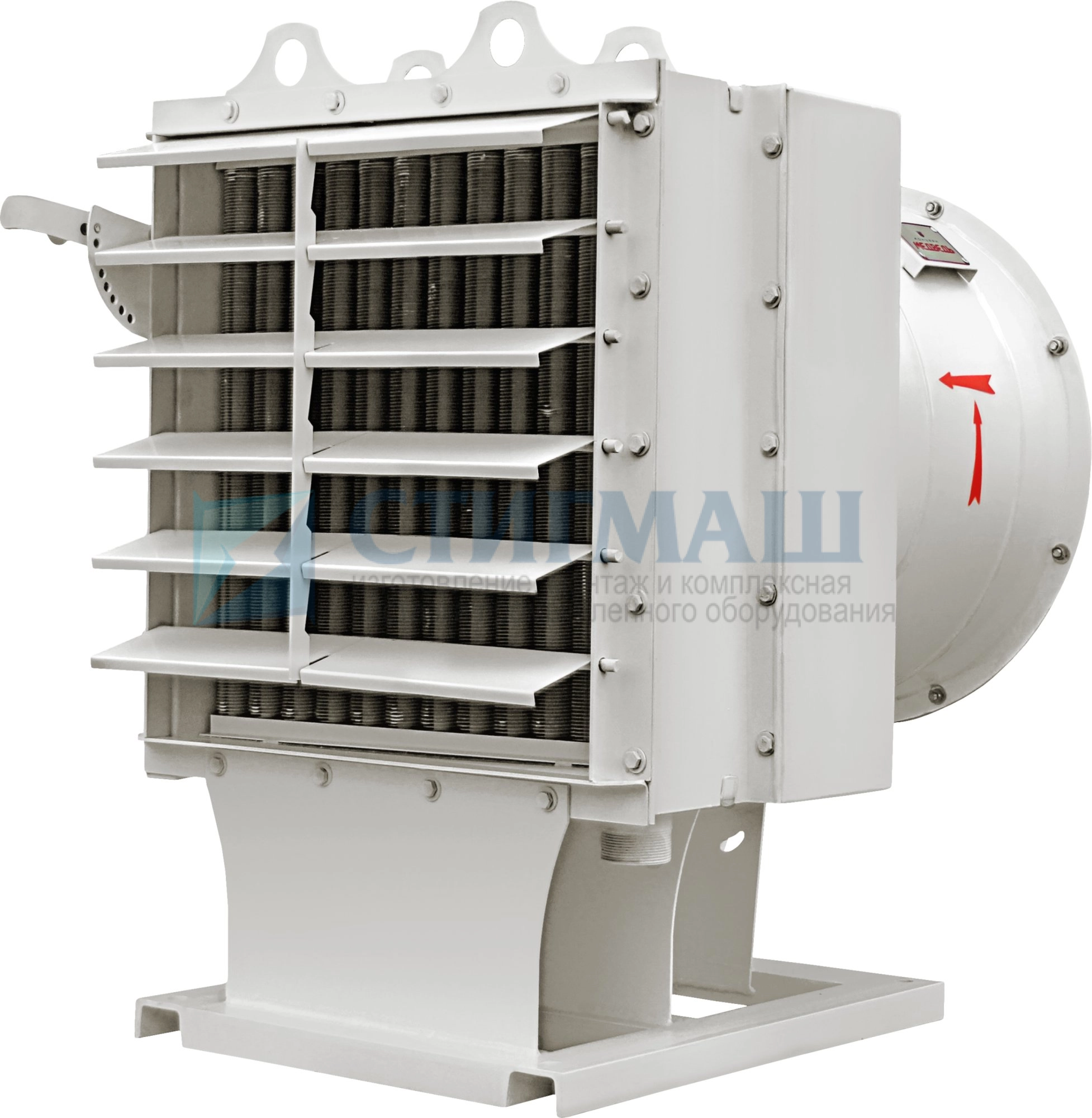

Агрегат воздушно-отопительный АО 2-10 одноструйный используется для нагрева воздуха (рециркуляционного/внешнего/смешанного), и применяется в системах воздушного отопления и вентиляционно-отопительных системах помещений промышленного и сельскохозяйственного назначения, зданий. Агрегат воздушно-отопительный АО 2-10 предназначен для эксплуатации в условиях умеренного климата (У), 3-я категория размещения по ГОСТ 15150-69.
Агрегат воздушно-отопительный АО 2-10 предназначен для обогрева воздуха в зданиях и помещениях. Нагрев воздуха осуществляется за счёт температуры теплоносителя. Теплоносителем служит горячая (перегретая) вода. В тёплое время года Агрегат воздушно-отопительный АО 2-10 можно использовать в качестве обычного вентилятора.
Воздух не должен содержать волокнистых материалов и липких веществ, допустимая запылённость — не более 0,5 мг/м3. Максимальное содержание химически агрессивных веществ в воздухе должно соответствовать требованиям ГОСТ 12.1.005-88.
Агрегат воздушно-отопительный АО 2-10 одноструйный используется для нагрева воздуха (рециркуляционного/внешнего/смешанного), и применяется в системах воздушного отопления и вентиляционно-отопительных системах помещений промышленного и сельскохозяйственного назначения, зданий. Агрегат воздушно-отопительный АО 2-10 предназначен для эксплуатации в условиях умеренного климата (У), 3-я категория размещения по ГОСТ 15150-69.
|
Производительность по теплу, кВт
|
116 |
|
Установочная мощность, кВт
|
0,75 |
|
Диаметр патрубка, Ду
|
50 |
|
Расход воды, м3/ч, при скорости воды в трубках w=0,7÷1,0 м/с
|
3,5÷5,0 |
|
Сечение для прохода теплоносителя, м2
|
0,00147 |
|
Сечение патрубка, м2
|
0,00221 |
|
Температура теплоносителя на входе, °С
|
150/70 |
|
Число рядов
|
3 |
|
Число ходов
|
4 |
|
Производительность по воздуху, м3/час
|
10000 |
|
Масса сухая, кг
|
160 |
Габаритные размеры агрегатов воздушно-отопительных АO 2-10 на базе калориферов типа КСк
| № АО2 | A | A1 | a | B | b | C | D | Dy | E | H | h | L | L1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 952 | 905 | 625 | 740 | 82,5 | 870 | 630 | 50 | 790 | 1061 | 545 | 890 | 860 |
Габаритные размеры агрегатов воздушно-отопительных АO 2-10 на базе калориферов типа КП
Агрегат АО 2 №3-6,3П
Агрегат АО 2 №10-25П
| № АО2-П | A | A1 | a | B | b | C | D | Dy | E | H | h | L | L1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 952 | 905 | 625 | 410 | 248 | 870 | 630 | 65 | 790 | 1061 | 545 | 890 | 860 |
