Насосы К 80-65-160л предназначены для перекачивания технической воды и других жидкостей, аналогичных по плотности и вязкости (за исключением морской воды). К 80-65-160л и электронасосные агрегаты на их базе используются в самых разных сферах: системы водоснабжения ЖКХ и водоканалов, системы подачи технической воды на промышленных предприятиях, системы пожаротушения, объекты теплоэнергетики, и т.д.
Консольный насос К 80-65-160л предназначен для перекачивания технической воды (кроме морской), а также других жидкостей сходных с водой по вязкости, плотности, химической активностью рН=6...9.

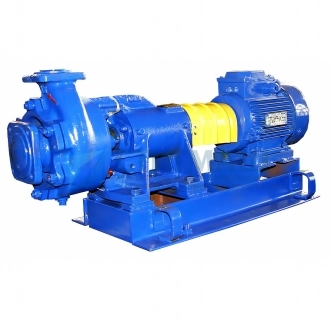

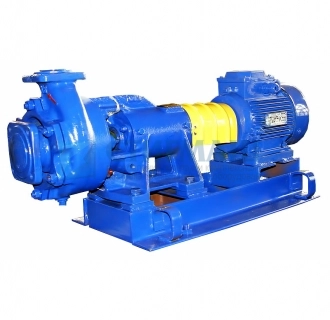

Корпус насоса – чугунная отливка, в которой есть входной и выходной патрубки, опорные лапы и спирально-кольцевой отвод. Рабочее колесо - центробежное, закрытого типа, одностороннего входа. Вращение ротора производится электродвигателем через соединительную муфту. Два радиально–упорных подшипника, установленных в кронштейне, служат опорами ротора. Если смотреть со стороны привода – вращение ротора по часовой стрелке.
Сальниковые набивки из современных материалов на основе терморасширенного графита сократят время на обслуживание и ремонт насоса. Насос можно использовать во взрывоопасных и пожароопасных помещениях за счет использования одинарных торцовых уплотнений.
Насос К 80-65-160л применяют:
- в системах тепло- и водоснабжения для дополнительной циркуляции в хозяйственных и жилых объектах;
- в системах водоснабжения структур ЖКХ и муниципальных водоканалов для перекачивания чистой воды;
- в системах подачи технической воды на промышленных предприятиях, включая нефтеперерабатывающие и металлургические отрасли;
- на объектах теплоэнергетики АЭС и ТЭС для обеспечения работы основных и вспомогательных систем станций, связанных с использованием воды.
Насосы К 80-65-160л предназначены для перекачивания технической воды и других жидкостей, аналогичных по плотности и вязкости (за исключением морской воды). К 80-65-160л и электронасосные агрегаты на их базе используются в самых разных сферах: системы водоснабжения ЖКХ и водоканалов, системы подачи технической воды на промышленных предприятиях, системы пожаротушения, объекты теплоэнергетики, и т.д.
|
Габаритные размеры, мм
|
925*427*395 |
|
Частота тока, Гц
|
50 |
|
Двигатель кВт/об/мин
|
7/2900 |
|
Масса сухая, кг
|
60 |
|
Подача воздуха, м3/ч
|
50 |
|
Род тока
|
переменный |
|
Напряжение, В
|
220/380 |
|
Давление на входе в насос, МПа (кгс/см2), не более
|
0,35(3,5) |
|
Допускаемый кавитационный запас, м, не более
|
4 |
|
КПД насоса, %, не менее
|
72 |
|
Напор, м
|
35 |
| Типоразмер насоса | Размеры, мм | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l | 1 | l2 | a | a1 | a2 | a3 | a4 | b | b1 | b2 | b3 | b4 | B | B1 | |
| 1К 80-65-160м | 100 | 415 | 80 | 270 | 95±0,3 | 125 | 45 | 16 | 280 | 212 | 150 | 110 | 145 | 150 | 140 |
| Типоразмер насоса | Размеры, мм | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D0 | D1 | D2 | D3 | D4 | D5 | D6 | d | d1 | d2 | d3 | H | H1 | H2 | n | n1 | f(N9) | F | |
| 1К 80-65-160м | 195 | 80 | 160 | 133 | 65 | 122 | 145 | 180 | M16 | M16 | 14 | 32 | 360 | 200 | 160 | 4 | 4 | 10(-0,036) | 60 |
| Типоразмер агрегата | Максимальная подача, м3/ч | Типоразмер двигателя | Мощность, кВт | Частота вращения, с-1(об/мин) | Напряжение, В | Размеры, мм | Масса агрегата, кг | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | l | l1 | l2 | A | A1 | A2 | A3 | H | H1 | B | B1 | B2 | |||||||
| 1К 80-65-160л-с 1К 80-65-160л-т |
65 | А112М2 | 7,5 | 50(3000) | 220/380 | 1025 | 825 | 100 | 178 | 150 | 600±1,1 | 230±1,1 | - | - | 470 | 290 | 270 | 324 | 145 | 173 |
| 5АМ112М2 | 1000 | 460 | 270 | 145 | 161 | |||||||||||||||
| АИР112М2 | 953 | 450 | 270 | 145 | 144 | |||||||||||||||
| АИМ112М2 | 1020 | 580 | 270 | 200 | 184 | |||||||||||||||
| ВА112М2 | 1015 | 525 | 270 | 200 | 183 | |||||||||||||||
