Насосы К 65-50-160 предназначены для перекачивания технической воды и других жидкостей, аналогичных по плотности и вязкости (за исключением морской воды). К 65-50-160 и электронасосные агрегаты на их базе используются в самых разных сферах: системы водоснабжения ЖКХ и водоканалов, системы подачи технической воды на промышленных предприятиях, системы пожаротушения, объекты теплоэнергетики, и т.д.
Консольный насос К 65-50-160 предназначен для перекачивания технической воды (кроме морской), а также других жидкостей сходных с водой по вязкости, плотности, химической активностью рН=6...9.

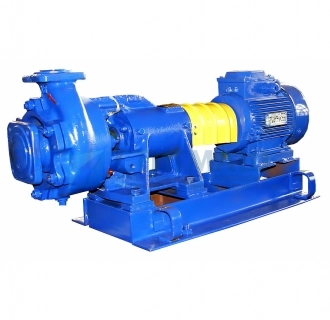

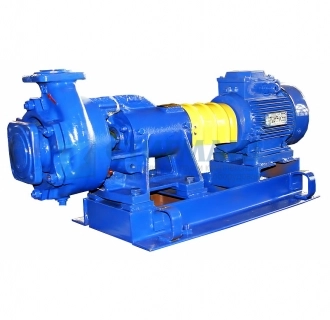

Корпус насоса – чугунная отливка, в которой есть входной и выходной патрубки, опорные лапы и спирально-кольцевой отвод. Рабочее колесо - центробежное, закрытого типа, одностороннего входа. Вращение ротора производится электродвигателем через соединительную муфту. Два радиально–упорных подшипника, установленных в кронштейне, служат опорами ротора. Если смотреть со стороны привода – вращение ротора по часовой стрелке.
Сальниковые набивки из современных материалов на основе терморасширенного графита сократят время на обслуживание и ремонт насоса. Насос можно использовать во взрывоопасных и пожароопасных помещениях за счет использования одинарных торцовых уплотнений.
Насос К 65-50-160 применяют:
- в системах тепло- и водоснабжения для дополнительной циркуляции в хозяйственных и жилых объектах;
- в системах водоснабжения структур ЖКХ и муниципальных водоканалов для перекачивания чистой воды;
- в системах подачи технической воды на промышленных предприятиях, включая нефтеперерабатывающие и металлургические отрасли;
- на объектах теплоэнергетики АЭС и ТЭС для обеспечения работы основных и вспомогательных систем станций, связанных с использованием воды.
Насосы К 65-50-160 предназначены для перекачивания технической воды и других жидкостей, аналогичных по плотности и вязкости (за исключением морской воды). К 65-50-160 и электронасосные агрегаты на их базе используются в самых разных сферах: системы водоснабжения ЖКХ и водоканалов, системы подачи технической воды на промышленных предприятиях, системы пожаротушения, объекты теплоэнергетики, и т.д.
|
Габаритные размеры, мм
|
925*408*338 |
|
Частота тока, Гц
|
50 |
|
Двигатель кВт/об/мин
|
4,3/2900 |
|
Масса сухая, кг
|
50 |
|
Подача воздуха, м3/ч
|
25 |
|
Род тока
|
переменный |
|
Напряжение, В
|
220/380 |
|
Давление на входе в насос, МПа (кгс/см2), не более
|
0,35(3,5) |
|
Допускаемый кавитационный запас, м, не более
|
3,8 |
|
КПД насоса, %, не менее
|
62 |
|
Напор, м
|
32 |
| Размеры, мм | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l | l1 | l2 | a | a1 | a2 | a3 | a4 | b | b1 | b2 | b3 | b4 | B | B1 |
| 80 | 385 | 50 | 275 | 70 | 100 | 45 | 16 | 240 | 190 | 140 | 110 | 145 | - | 125 |
| Размеры, мм | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D0 | D1 | D2 | D3 | D4 | D5 | D6 | d | d1 | d2 | d3 | H | H1 | H2 | n | n1 | f(N9) | F |
| 180 | 65 | 145 | 122 | 50 | 102 | 125 | 160 | M16 | M16 | 14 | 24 | 292 | 160 | 132 | 4 | 4 | 8(-0,036) | 27 |
| Типоразмер агрегата | Максимальная подача, м3/ч | Типоразмер двигателя | Мощность, кВт | Частота вращения, с-1(об/мин) | Напряжение, В | Размеры, мм | Масса агрегата, кг | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | l | l1 | l2 | A | A1 | A2 | A3 | H | H1 | B | B1 | B2 | |||||||
| 1К 65-50-160-с | 32 | АИР100L2 | 5,5 | 50(3000) | 220/380 | 892 | 775 | 80 | 140 | 122 | 450±1,1 | 270±1,1 | - | - | 352 | 192 | 226 | 365 | 113 | 95 |
| 1К 65-50-160-т | 32 | АИМ100L2 | 5,5 | 50(3000) | 220/380 | 920 | 775 | 80 | 140 | 122 | 450±1,1 | 270±1,1 | - | - | 352 | 192 | 226 | 365 | 113 | 130 |
