Насосы К 100-80-160а предназначены для перекачивания технической воды и других жидкостей, аналогичных по плотности и вязкости (за исключением морской воды). К 100-80-160а и электронасосные агрегаты на их базе используются в самых разных сферах: системы водоснабжения ЖКХ и водоканалов, системы подачи технической воды на промышленных предприятиях, системы пожаротушения, объекты теплоэнергетики, и т.д.
Консольный насос К 100-80-160а предназначен для перекачивания технической воды (кроме морской), а также других жидкостей сходных с водой по вязкости, плотности, химической активностью рН=6...9.

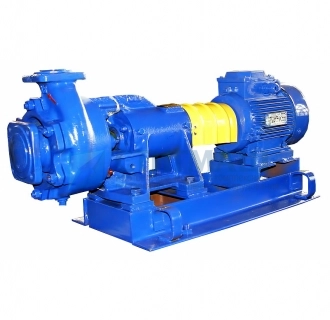

Корпус насоса – чугунная отливка, в которой есть входной и выходной патрубки, опорные лапы и спирально-кольцевой отвод. Рабочее колесо - центробежное, закрытого типа, одностороннего входа. Вращение ротора производится электродвигателем через соединительную муфту. Два радиально–упорных подшипника, установленных в кронштейне, служат опорами ротора. Если смотреть со стороны привода – вращение ротора по часовой стрелке.
Сальниковые набивки из современных материалов на основе терморасширенного графита сократят время на обслуживание и ремонт насоса. Насос можно использовать во взрывоопасных и пожароопасных помещениях за счет использования одинарных торцовых уплотнений.
Насос К 100-80-160а применяют:
- в системах тепло- и водоснабжения для дополнительной циркуляции в хозяйственных и жилых объектах;
- в системах водоснабжения структур ЖКХ и муниципальных водоканалов для перекачивания чистой воды;
- в системах подачи технической воды на промышленных предприятиях, включая нефтеперерабатывающие и металлургические отрасли;
- на объектах теплоэнергетики АЭС и ТЭС для обеспечения работы основных и вспомогательных систем станций, связанных с использованием воды.
Насосы К 100-80-160а предназначены для перекачивания технической воды и других жидкостей, аналогичных по плотности и вязкости (за исключением морской воды). К 100-80-160а и электронасосные агрегаты на их базе используются в самых разных сферах: системы водоснабжения ЖКХ и водоканалов, системы подачи технической воды на промышленных предприятиях, системы пожаротушения, объекты теплоэнергетики, и т.д.
|
Габаритные размеры, мм
|
1105*458*450 |
|
Частота тока, Гц
|
50 |
|
Двигатель кВт/об/мин
|
11/2900 |
|
Масса сухая, кг
|
61. |
|
Подача воздуха, м3/ч
|
90 |
|
Род тока
|
переменный |
|
Напряжение, В
|
220/380 |
|
Давление на входе в насос, МПа (кгс/см2), не более
|
0,35(3,5) |
|
Допускаемый кавитационный запас, м, не более
|
4 |
|
КПД насоса, %, не менее
|
77 |
|

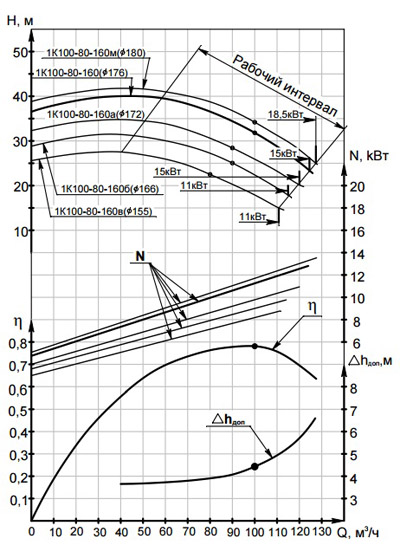

Напор, м
|
28 |

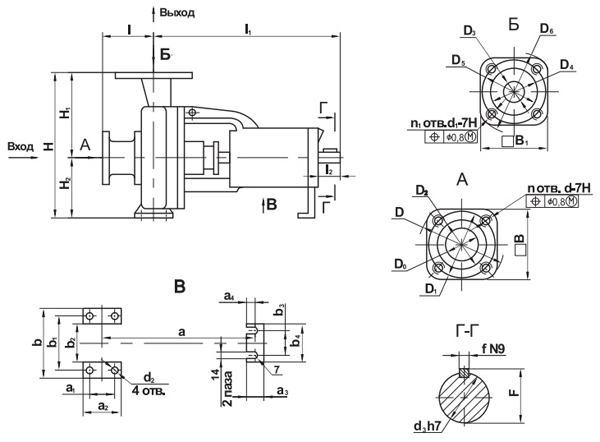

| Типоразмер насоса | Размеры, мм | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l | l1 | l2 | a | a1 | a2 | a3 | a4 | b | b1 | b2 | b3 | b4 | B | B1 | |
| 1К 100-80-160 | 100 | 415 | 80 | 270 | 95±0,3 | 125 | 45 | 16 | 280 | 212 | 150 | 110 | 145 | 155 | 150 |
| Типоразмер насоса | Размеры, мм | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D0 | D1 | D2 | D3 | D4 | D5 | D6 | d | d1 | d2 | d3 | H | H1 | H2 | n | n1 | f(N9) | F | |
| 1К 100-80-160 | 205 | 100 | 170 | 148 | 80 | 133 | 160 | 195 | M16 | M16 | 14 | 32 | 385 | 225 | 160 | 4 | 4 | 10(-0,036) | 35 |

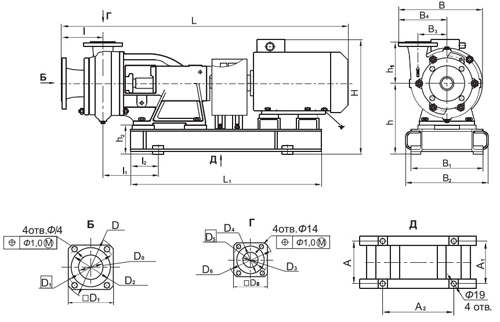

| Типоразмер агрегата | Максимальная подача, м3/ч | Типоразмер двигателя | Мощность, кВт | Частота вращения, с-1(об/мин) | Напряжение, В | Размеры, мм | Масса агрегата, кг | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | l | l1 | l2 | A | A1 | A2 | A3 | H | H1 | B | B1 | B2 | |||||||
| 1К 100-80-160а-с 1К 100-80-160а-т |
120 | АИР160S2 | 15 | 50(3000) | 220/380 | 1125 | 975 | 100 | 178 | 150 | 620±1,1 | 230±1,1 | - | - | 540 | 295 | 350 | 324 | 160 | 224 |
| 5А160S2 | 1190 | 537 | 334 | 196 | 234 | |||||||||||||||
| АИМР160S2 | 1220 | 630 | 350 | 210 | 258 | |||||||||||||||
| ВА160S2 | 1135 | 655 | 350 | 230 | 253 | |||||||||||||||
