Одноточечный холодильник отбора проб ХОПР-1-133

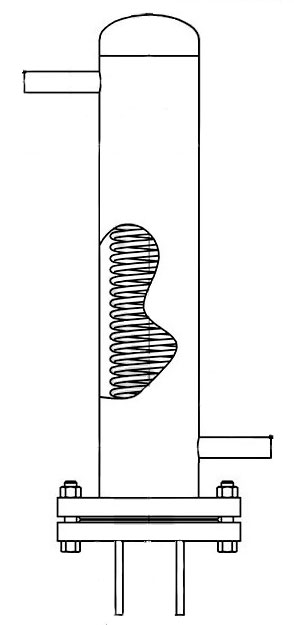

Основу конструкции холодильника составляет цилиндрический корпус с приваренным сверху днищем. Корпус выполнен разъемным благодаря фланцевому соединению. Внутри располагается змеевик, изготовленный из устойчивой к коррозии нержавеющей стали, который выведен наружу через нижнюю часть корпуса. По бокам предусмотрены патрубки для подачи и отвода воды, используемой для охлаждения. Холодильник подключается одновременно к системе подачи охлаждающей жидкости и к линиям отбора проб пара и воды. Каждая пробоотборная линия оснащается запорными вентилями для управления потоком среды.

Отбор проб осуществляется или в непрерывном формате, или периодически. При эпизодическом режиме отбора предварительно в течение 3–5 минут необходимо выполнять продувку устройства, увеличив расход среды в 2–5 раз по сравнению с рабочими показателями, что позволяет обеспечить чистоту забираемых проб.

Условия для установки

Монтаж холодильника с одной точкой отбора проб и его подключение должны быть выполнены таким образом, чтобы обеспечивать удобный доступ к устройству для осмотра и технического обслуживания.

Холодильник монтируется в финальной части линии отбора проб. Если точек отбора несколько, может быть выполнена их группировка на едином пробоотборном щите. Такой щит может быть выполнен в разборной или неразборной конструкции, оборудован общий коллектор для отвода слива. Холодильники размещают вертикально, расположив их в ряд на высоте, удобной для доступа при выполнении отбора проб, а также жестко фиксируют в установленном месте. Патрубки корпуса подключаются к основному трубопроводу с охлаждающей водой, а змеевики соединяются с пробоотборными магистралями. На этих магистралях, а также на патрубках охлаждающей воды, дополнительно устанавливаются два вентиля: запорный и регулирующий (дросселирующий).

Требования при эксплуатации

Для охлаждения среды внутри холодильника применяется вода, температура которой не превышает +25°С. При этом качество воды должно соответствовать следующим нормам: концентрация взвешенных частиц — не более 5 мг/кг, уровень карбонатной жесткости — до 3 мг-экв/кг, а содержание сухого остатка — до 1000 мг/кг. Холодильник способен охлаждать пробы перегретого или насыщенного пара, а также питательной и котловой воды до температуры, не превышающей +40°С (для питательной воды допустима температура до +30°С). Температура охлаждающей воды после её прохождения через прибор должна быть не выше +60°С.

Если в системе охлаждения используется вода с превышением указанных предельных характеристик, необходимо предусмотреть возможность выполнения плановой очистки внутренних поверхностей холодильника с применением реагентов. Для достижения требуемых параметров отбора проб рекомендуется правильно отрегулировать запорные и дросселирующие устройства.
Подогретая охлаждающая вода, проходя через систему, может быть повторно использована, например, для проведения химической очистки воды. Длина линий, используемых для забора проб, должна быть минимально возможной.

Гарантии

Холодильник полностью соответствует требованиям документации ТУ 3113-001-96846121-2011, а также настоящему паспорту, при условии правильного использования, а также соблюдения всех технических норм и условий эксплуатации приборов. Гарантия на оборудование составляет 12 месяцев с момента его ввода в эксплуатацию, но не более 18 месяцев от даты его отправки с завода.

Конструктивные изменения

В процессе проектной доработки оборудования для повышения его эксплуатационной надежности допускается внесение незначительных конструктивных изменений, сведения о которых могут отсутствовать в данном паспорте.
