Двухточечный холодильник ХОП-2-159 разработан для забора проб пара и воды, необходимых для периодического химического анализа водно-химического режима водогрейных и паровых котлов.

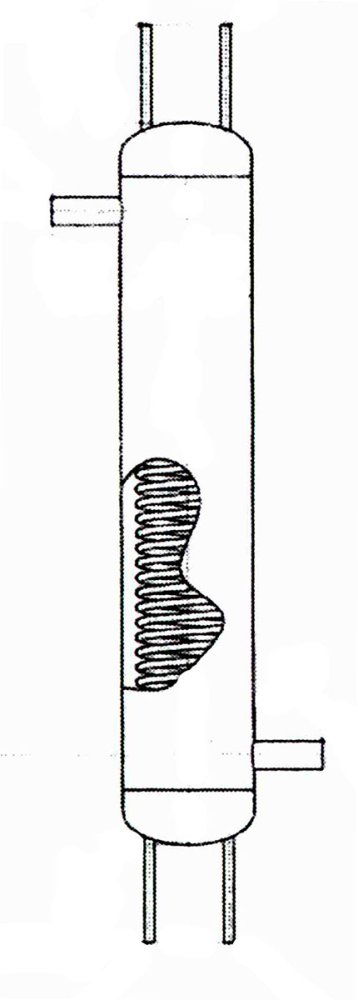

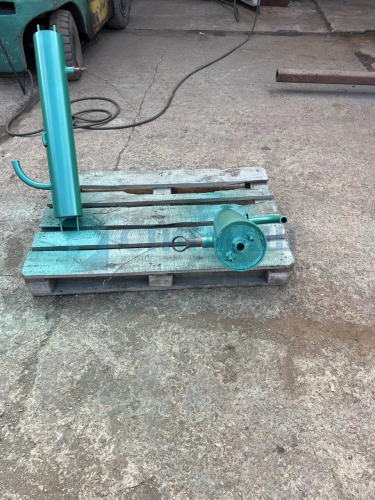

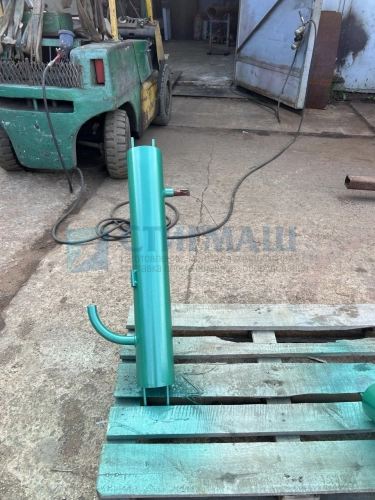

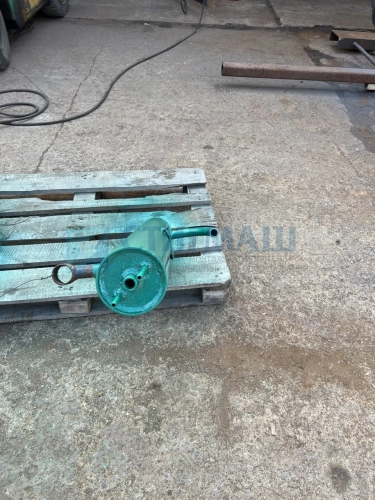

Конструкция холодильника состоит из цилиндрического корпуса, к которому приварены верхнее и нижнее днища. Внутри расположены два змеевика, изготовленные из нержавеющей стали, их выводы проходят через верхние и нижние крышки корпуса. Устройство подключается в системе котельной между магистралью охлаждающей воды и линиями для забора проб. Линии пробоотбора пара и воды оборудуются запорными вентилями.
Забор проб может осуществляться как в непрерывном режиме, так и периодически. При эпизодическом заборе необходимо перед началом испытания провести промывку пробоотборного оборудования с повышенным расходом, который должен превышать стандартный в 2–5 раз, в течение 3–5 минут. Это требуется для обеспечения точности проб.
Требования к установке
Монтаж и обвязка двухточечного холодильника должны быть выполнены таким образом, чтобы обеспечивался легкий доступ для осмотров и обслуживания. Устройство подключается в точке окончания пробоотборной линии. Если забор проб осуществляется с нескольких точек, рекомендуется установка централизованного щита из металлических уголков, швеллеров или листовой стали, который может быть как сборной, так и неразборной конструкции, с общим сливом в коллектор. Холодильники монтируются в вертикальном положении в ряд, на высоте, удобной для эксплуатации. Все устройства следует надежно закрепить.
Соединение холодильника выполняется таким образом: патрубки корпуса присоединяются к магистрали охлаждающей воды, а выходы змеевиков – к линиям забора проб. На каждый патрубок охлаждающей воды и пробоотборные линии необходимо установить по два вентиля: один для запирания, а другой для регулировки потока.
Условия эксплуатации
В качестве охлаждающей среды используется вода с температурой, не превышающей +25 °С. Допустимое содержание взвешенных частиц в воде – не более 5 мг/кг, карбонатная жесткость – до 3,0 мг-экв/кг, а уровень сухого остатка – до 1000 мг/кг. При работе холодильника температура охлажденной пробы для перегретого и насыщенного пара, а также котловой и питательной воды не должна превышать 40 °С, для питательной воды – 30 °С, и температура охлаждающей воды на сливе – не более 60 °С.
В отдельных случаях допускается использование охлаждающей воды с более высокими концентрациями указанных веществ, но при этом необходимо предусмотреть возможность периодической очистки поверхностей холодильника реагентами. Для достижения необходимой температуры отбираемых проб следует регулировать параметры потока при помощи запорных и регулирующих вентилей. Нагретую в процессе работы воду можно использовать для нужд химической водоочистки. Пробоотборные линии рекомендуется устанавливать как можно короче, чтобы избежать температурных потерь.
Гарантии
Холодильник ХОП-2-159 соответствует требованиям стандарта ТУ 3113-001-96846121-2011 и технического паспорта при соблюдении условий эксплуатации, установленных потребителем. Срок гарантии на изделие составляет 12 месяцев с момента ввода в эксплуатацию, но не может превышать 18 месяцев со дня отгрузки устройства с производства.
Возможные изменения конструкции
В процессе доработки и модернизации изделий конструкция холодильника может изменяться для повышения его надежности. Незначительные изменения конструкции могут быть не указаны в настоящем паспорте.
| Наименование показателей | Значение величины |
|---|---|
| Максимальное давление, Мпа (кг/см2) | 14,0 (140,0) |
| Давление охлаждающей воды, Мпа (кг/см2) | 0,1 (1,0) |
| Змеевик бесшовный: - диаметр, мм - марка стали - температура в змеевике, 0С |
12 х 2 12Х18Н10Т 100-250 |
| Корпус - диаметр, мм - марка стали - температура в корпусе, 0С |
159 х 4 (5) Ст 3 20-40 |
| Масса, кг | 25 |
