Двухточечный холодильник отбора проб ХД 125-4-151 применяется для охлаждения пара и воды из систем паровых и водогрейных котлов с последующим проведением химического анализа.
Охладитель проб сетевой воды ХД 125-4-151 обеспечивает охлаждение до температуры не выше 40оС. Изделие выпускается в соответствии с требованиями РД 24.031.121-91 (взамен ОСТ 108.030.04-80).
Двухточечный холодильник отбора проб пара и сетевой воды представляет собой цилиндр, к которому приварено нижнее днище. Фланец верхней крышки болтами соединяется с фланцем корпуса. Змеевик холодильника изготовлен из нержавеющей стали (в двухточечном — два змеевика). Концы змеевиков выводятся через крышки корпуса.

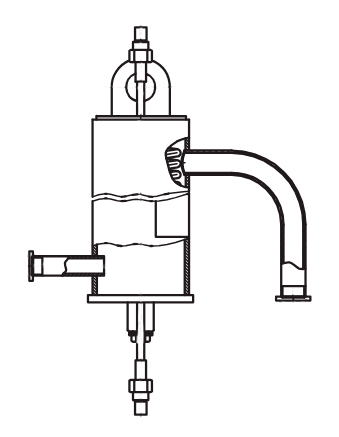

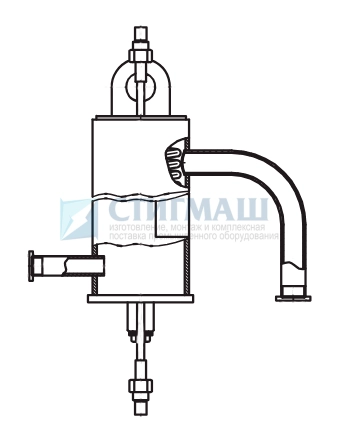

На схеме представлено устройство изделия:
1 – патрубок; 2-8 – змеевик; 3 – труба-ограничит ель; 4 – дно; 5 – труба; 6 – крышка; 7 – патрубок; 9 – резиновое кольцо; 10 – гайка.
Узел обвязки водяного охладителя не должен создавать препятствий для осмотра и ремонта. Устройство может использоваться как непрерывно, так и эпизодически (холодильник для суточных проб сетевой воды). В случае периодического использования перед началом работы необходимо продуть в течение 3-5 минут пробоотборное устройство, с расходом в 2-5 раз превышающим обычный расход.
Охладитель отбора проб пара и воды монтируется в конце пробоотборной линии. Температура охлаждающей воды не должна превышать 25оС. К охлаждающей жидкости предъявляются определённые требования. Содержание взвешенных частиц не должно превышать 5 мг/кг, карбонатная жёсткость — 3,0 мг-экв/кг, сухой остаток — максимум 1000 мг/кг.
Если концентрация указанных веществ превышает рекомендуемую, необходимо проводить периодическую реагентную очистку поверхностей охладителя. Полный ресурс работы изделия составляет 20 лет.
| Наименование | ХД-125-4-151 | |||
|---|---|---|---|---|
| Диаметр корпуса, мм | 133х6 | |||
| Давление в змеевике, рабочее, МПа | 4 | 10 | 14 | 25,5 |
| Давление в змеевике, гидроиспытания, МПа | 5 | 12,5 | 17,5 | 32 |
| Давление в корпусе, рабочее, МПа | 1 | |||
| Давление в корпусе, гидроиспытания, МПа | 1,25 | |||
| Температура охлаждающей воды на входе, не более, °C | 25 | |||
| Температура охлаждённой пробы, не более, °C | 40 | |||
| Ёмкость корпуса, л | 6,64 | |||
| Масса аппарата (сухая), кг | 26,3 | |||
