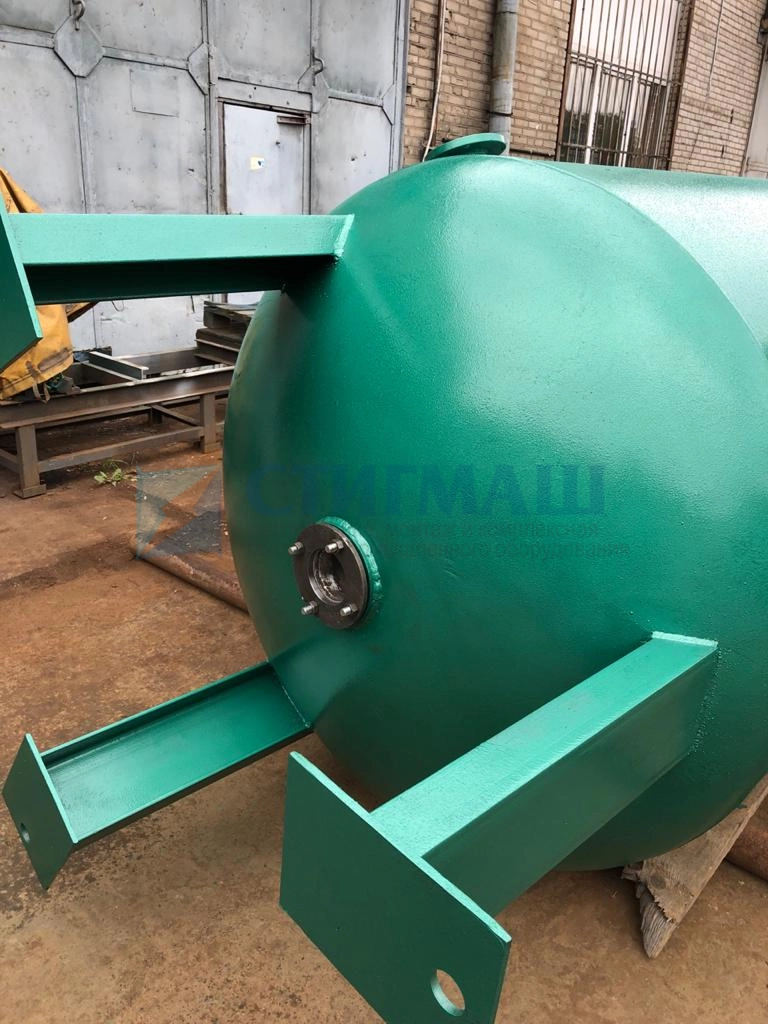

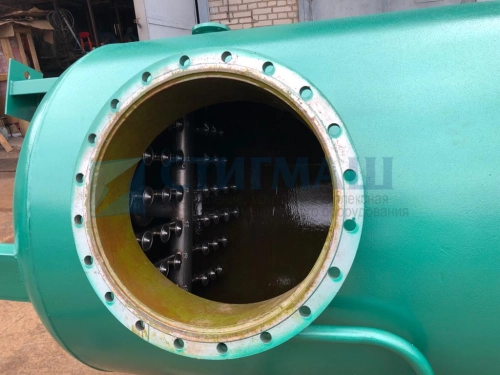

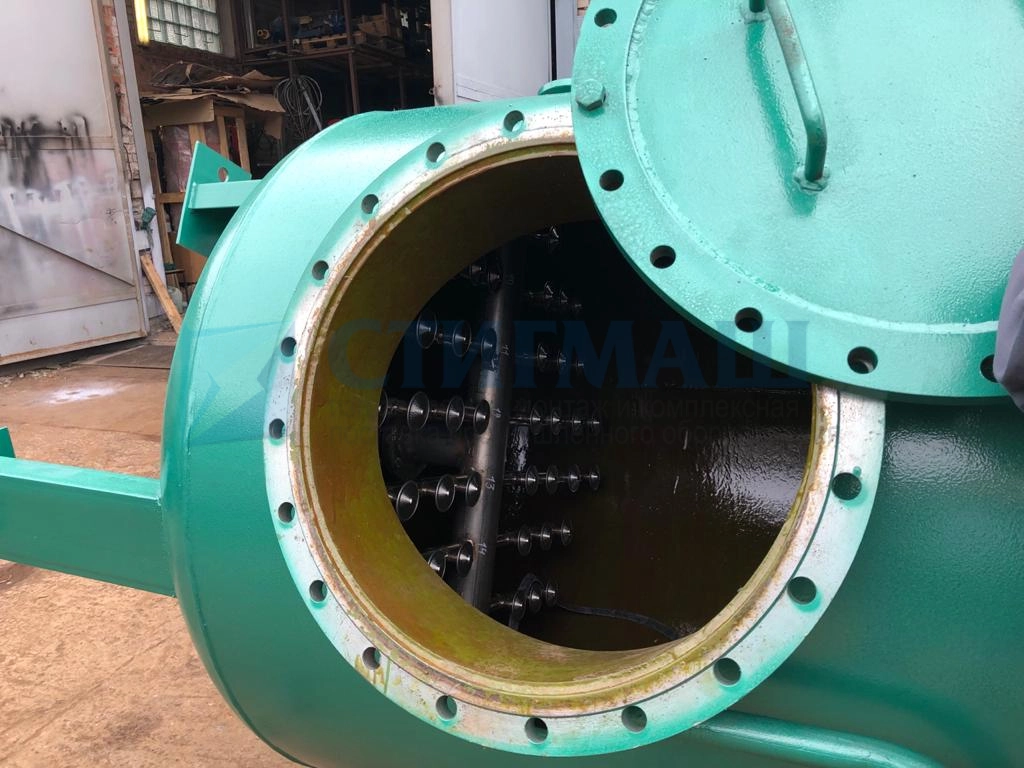

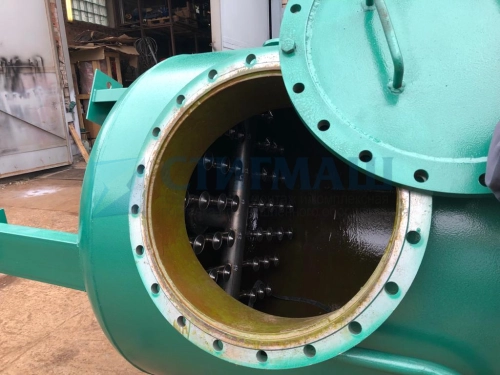

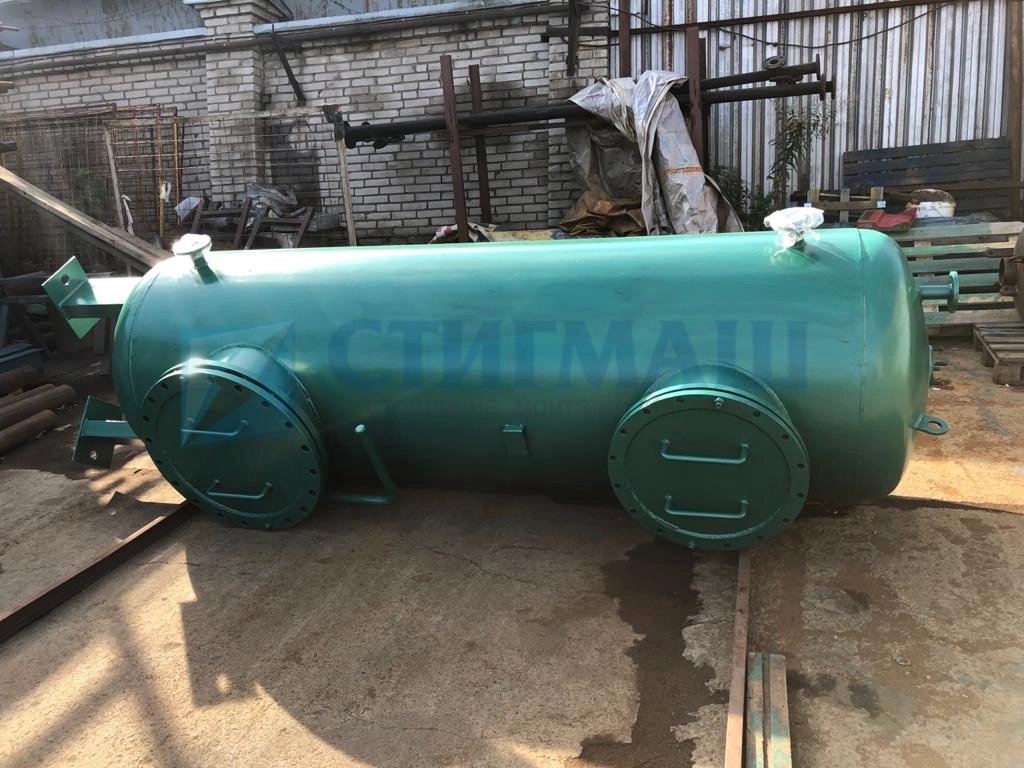

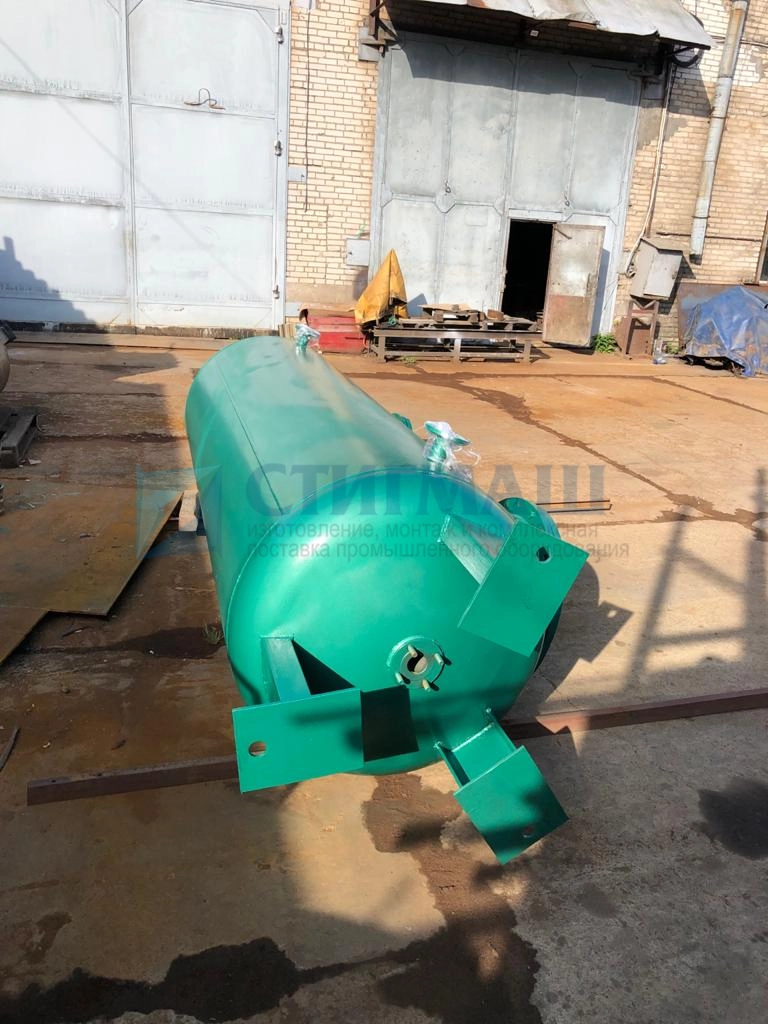

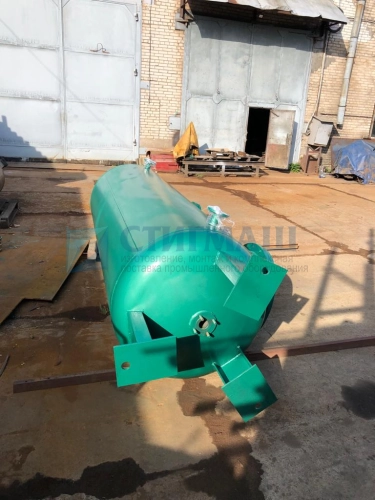

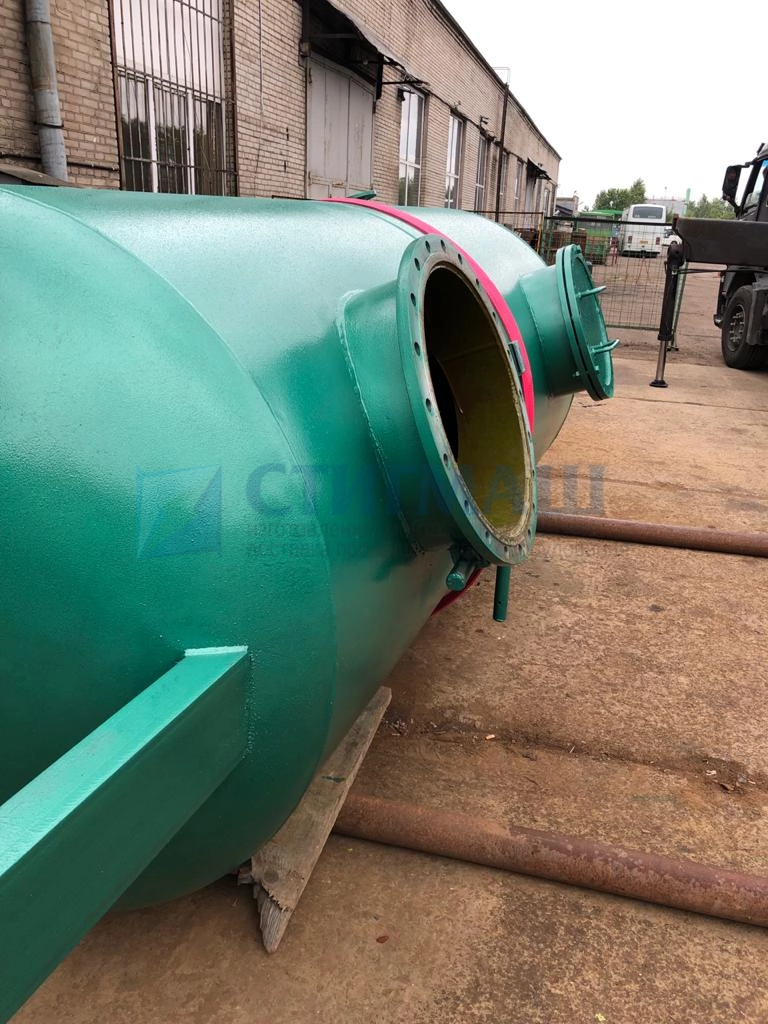

Натрий-катионитовый фильтр ФИПа II-2,6-0,6-Na предназначен для получения умягченной воды, применяется в схемах водоподготовиткльных установок электростанций, отопительных и промышленных котельных, различных технологических процессов.
Натрий-катионитовый фильтр ФИПа II-2,6-0,6-Na применяется для умягчения воды путём удаления из неё ионов в процессе катионирования. Проходя через слой катионита, вода избавляется от ионов кальция и магния, который заменяются эквивалентным количеством ионов натрий-катионитовой засыпки. Рабочий цикл фильтра состоит из таких операций: умягчение воды; взрыхление фильтрующей засыпки; её регенерация и промывка.
Натрий-катионитовый фильтр ФИПа II-2,6-0,6-Na предназначен для получения умягченной воды, применяется в схемах водоподготовиткльных установок электростанций, отопительных и промышленных котельных, различных технологических процессов.
|
Вместимость корпуса, м³
|
13.6 |
|
Давление пробн. при гидрав. испытании, МПа
|
0.9 |
|
Давление рабочее, МПа
|
0.6 |
|
Объем фильтрующей загрузки, м³
|
7.95 |
|
Т, не более °C
|
90 |
|
Масса сухая, кг
|
4270 |
|
Производительность, м3/ч
|
250 |
| Масса засыпного материала, кг | |
|
Катионит, т
|
5.6 |
|
Сульфоуголь,т
|
5.2...5.6 |
1. Аппарат не подлежит ведению Ростехнадзора.
2. Материал,, изготовление и контроль сворных швов по ОСТ "Сосуды и аппараты стальные сварные. Общие технические условия."
3. Материал - Ст3сп.*
* - по заказу Ст. 12Х18Н10Т;
** - по заказу выполняется антикоррозионное покрытие внутренней поверхности фильтра;
Наружные трубопроводы в разобранном виде и арматура * вместе с контрольно-измерительными приборами отправляютсязаказчику в ящике и устанавливаются на монтаже.
Тип поставляемой арматуры, трубопроводов, нижнего и верхнего распределитеных устройств может изменяться;

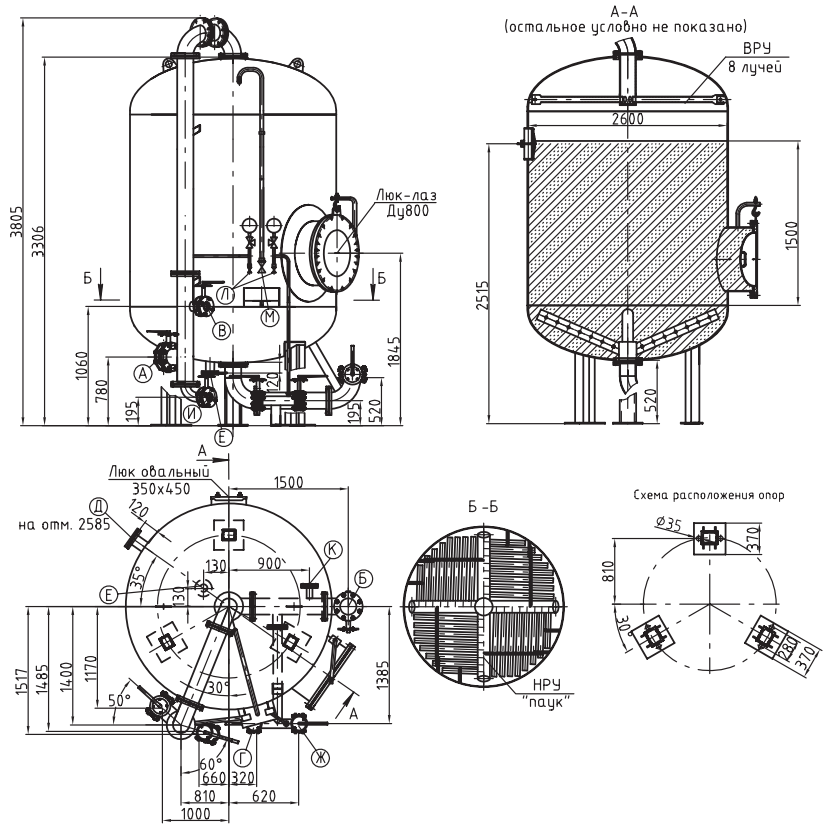

Экспликация штуцеров, муфт
| Обозн | Назначение штуцеров, муфт | Dy | Кол. шт. |
|---|---|---|---|
| А | Подвод исходной и промывочной воды | 200 | 1 |
| Б | Отвод обработанной воды | 200 | 1 |
| В | Подвод регенерационного раствора | 80 | 1 |
| Г | Подвод взрвыхляющей воды | 80 | 1 |
| Д | Гидрозагрузка | 100 | 1 |
| Е | Гидровыгрузка | 100 | 1 |
| Ж | Отвод регенерационного раствора, отмывочной воды и первого фильтрата | 100 | 1 |
| И | Отвод взрыхляющей воды | 100 | 1 |
| К | Подвод сжатого воздуха | 50 | 1 |
| Л | Пробоотборники | 15 | 2 |
| М | Отвод воздуха | 40 | 1 |
