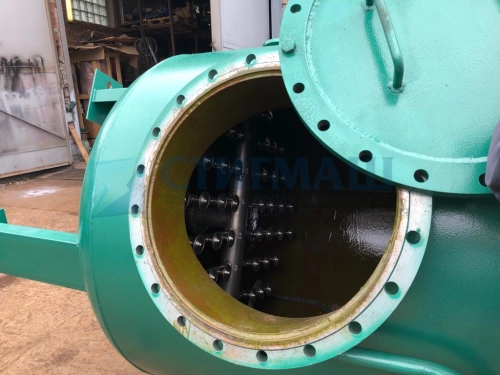

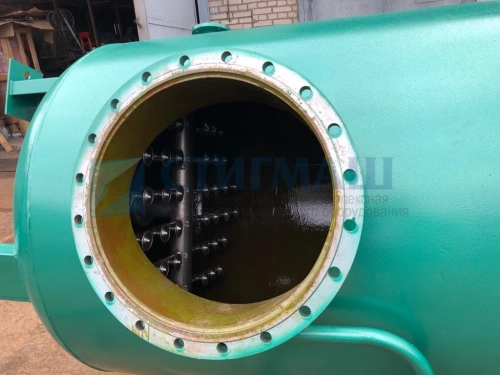

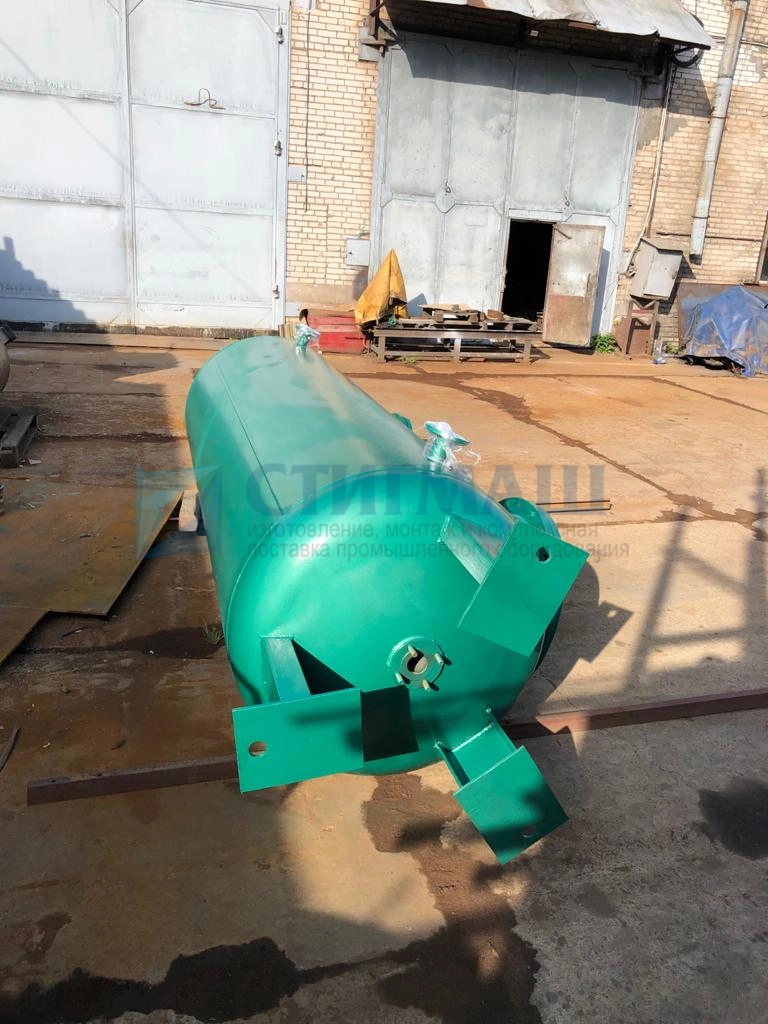

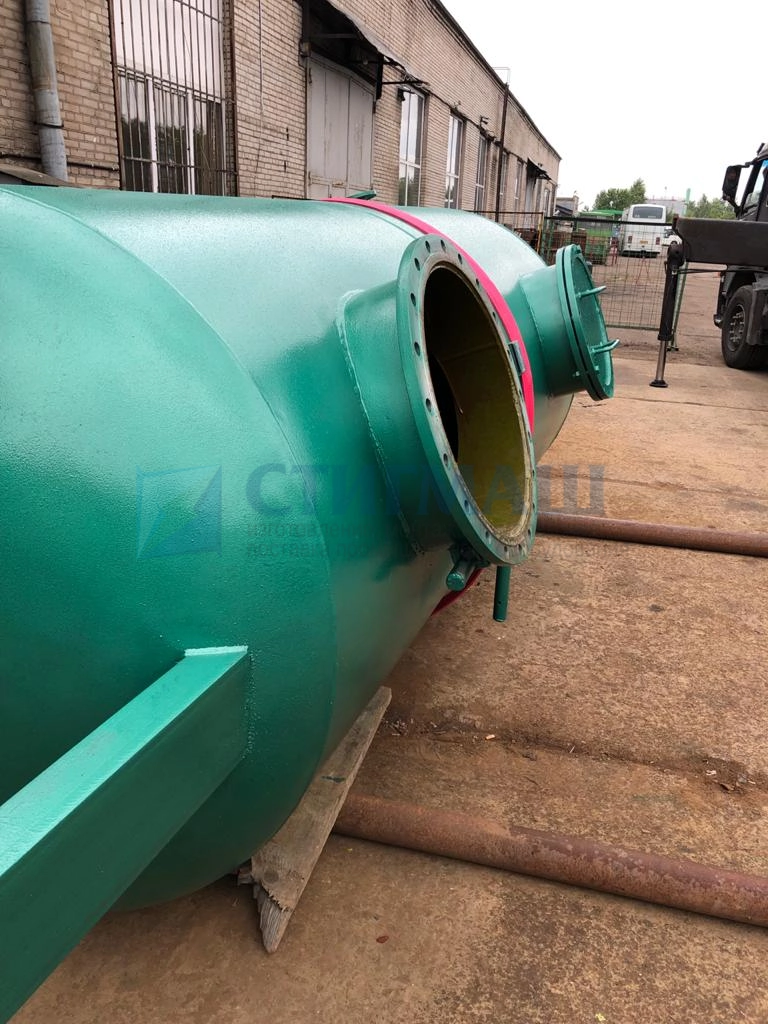

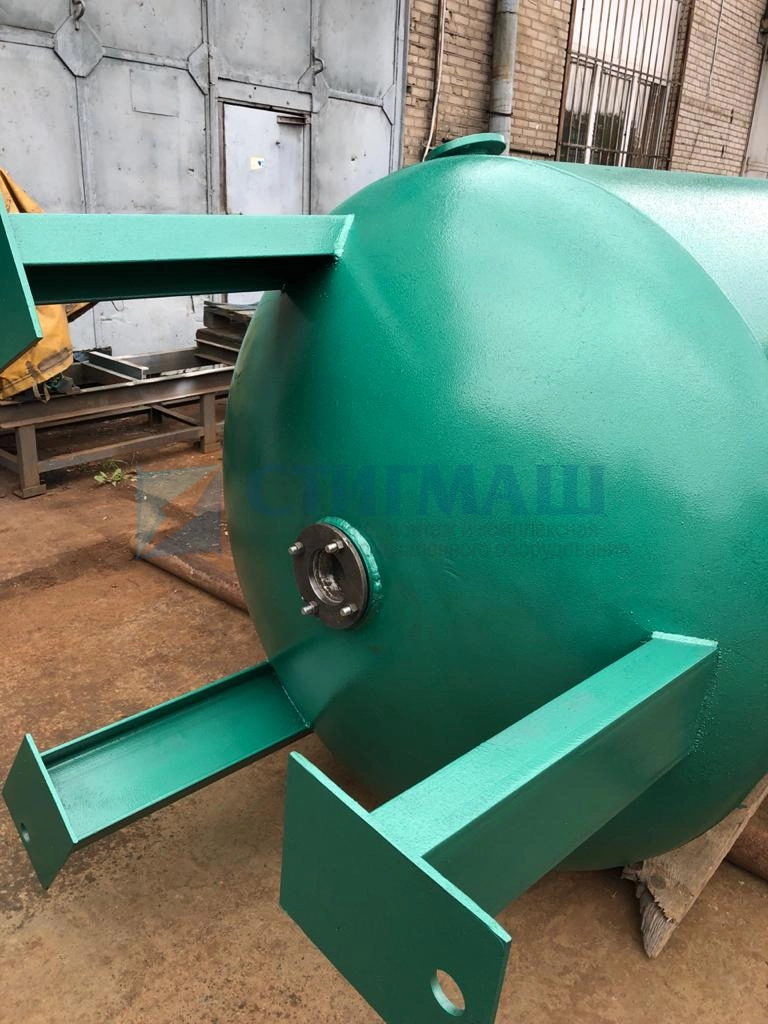

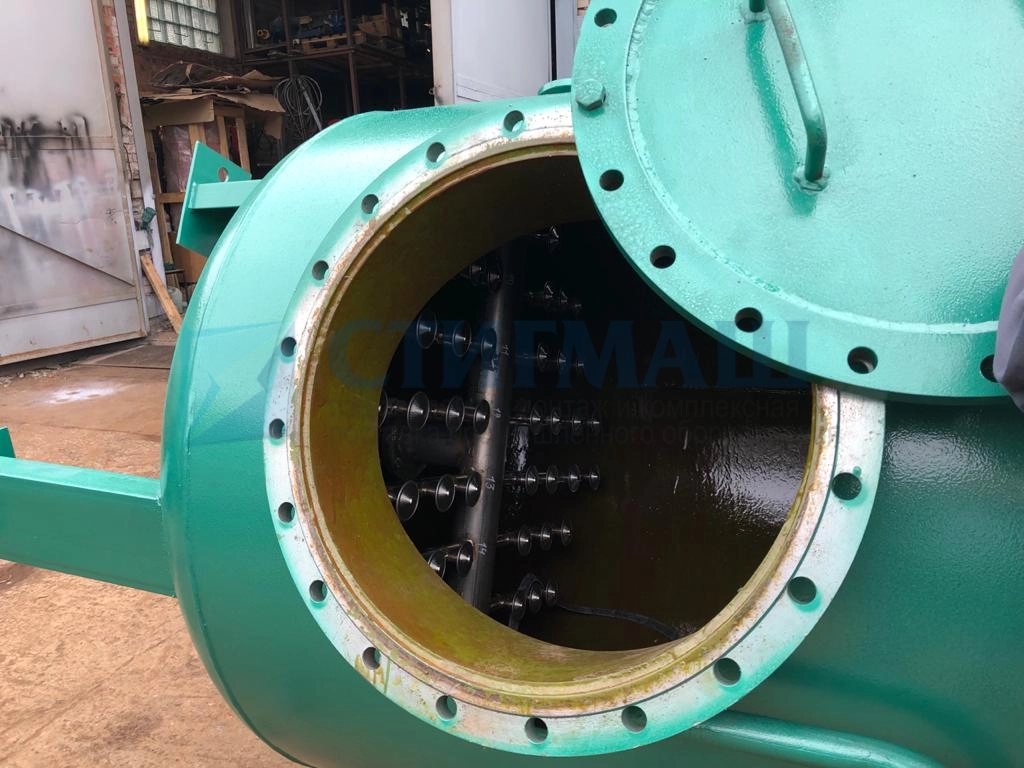

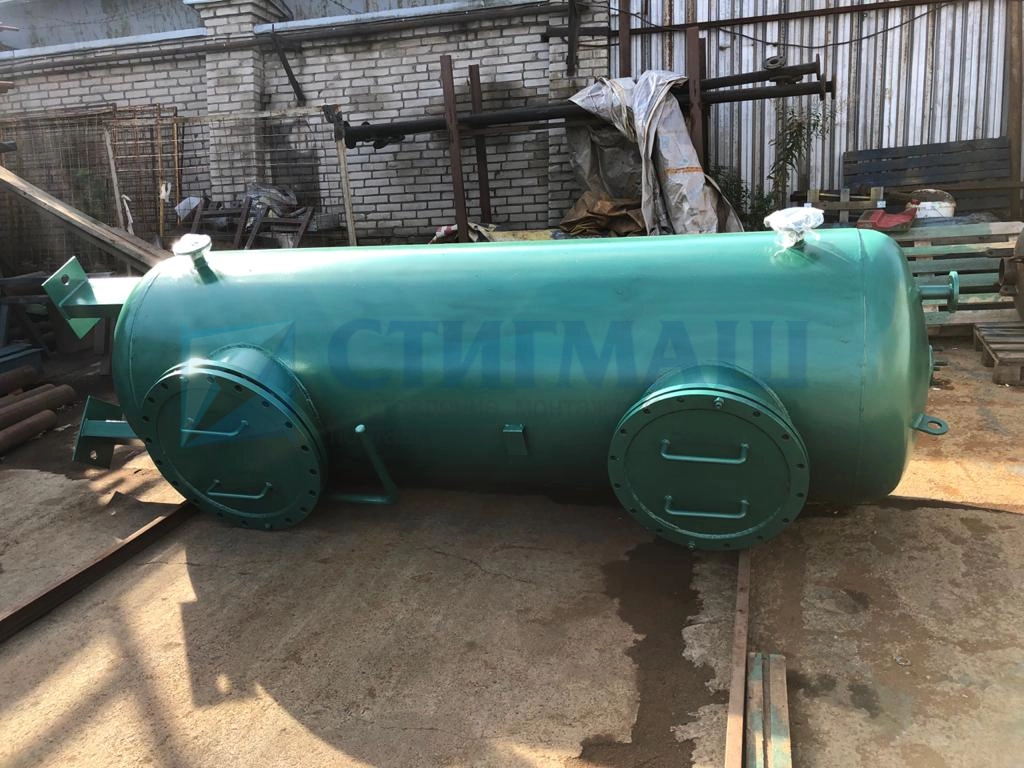

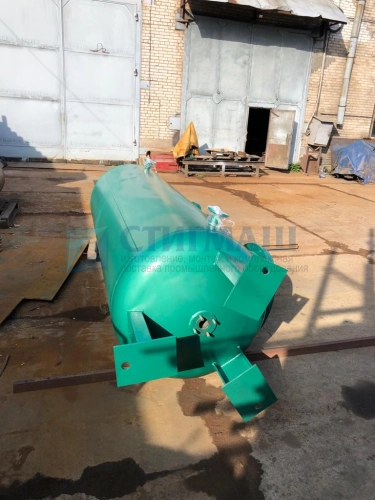

Натрий-катионитовый фильтр ФИПа II-2,0-0,6-Na предназначен для получения умягченной воды, применяется в схемах водоподготовиткльных установок электростанций, отопительных и промышленных котельных, различных технологических процессов.
Натрий-катионитовый фильтр ФИПа II-2,0-0,6-Na применяется для умягчения воды путём удаления из неё ионов в процессе катионирования. Проходя через слой катионита, вода избавляется от ионов кальция и магния, который заменяются эквивалентным количеством ионов натрий-катионитовой засыпки. Рабочий цикл фильтра состоит из таких операций: умягчение воды; взрыхление фильтрующей засыпки; её регенерация и промывка.
Натрий-катионитовый фильтр ФИПа II-2,0-0,6-Na предназначен для получения умягченной воды, применяется в схемах водоподготовиткльных установок электростанций, отопительных и промышленных котельных, различных технологических процессов.
|
Вместимость корпуса, м³
|
8.9 |
|
Давление пробн. при гидрав. испытании, МПа
|
0.9 |
|
Давление рабочее, МПа
|
0.6 |
|
Объем фильтрующей загрузки, м³
|
4,73 |
|
Т, не более °C
|
табл. 1 |
|
Масса сухая, кг
|
табл.1 |
|
Производительность, м3/ч
|
150 |
| Масса засыпного материала, кг | |
|
Катионит, т
|
3,4 |
|
Сульфоуголь,т
|
3,2 |
Таблица 1
| Колпачок | Материал | Обознач. | Кол-во | Температура воды не более °С | Масса фильтра, кг |
|---|---|---|---|---|---|
| К | Полистирол | Д-45461СБ | 170 (6 зап.) | 40 | 2596 |
| К1 | 12х18Н10Т | ФЭЛ-0,2-8,4-2-Н-G1/2B | 37 | 90 | 2625 |
1. Аппарат не подлежит ведению Ростехнадзора.
2. Материал,, изготовление и контроль сворных швов по ОСТ "Сосуды и аппараты стальные сварные. Общие технические условия."
3. Материал - Ст3сп.*
* - по заказу Ст. 12Х18Н10Т;
** - по заказу выполняется антикоррозионное покрытие внутренней поверхности фильтра;
Наружные трубопроводы в разобранном виде и арматура * вместе с контрольно-измерительными приборами отправляютсязаказчику в ящике и устанавливаются на монтаже.
Габаритные размеры ящике, мм - L=1340; B=815; h=820; Масса - 130кг.
Тип поставляемой арматуры, трубопроводов, нижнего и верхнего распределитеных устройств может изменяться;

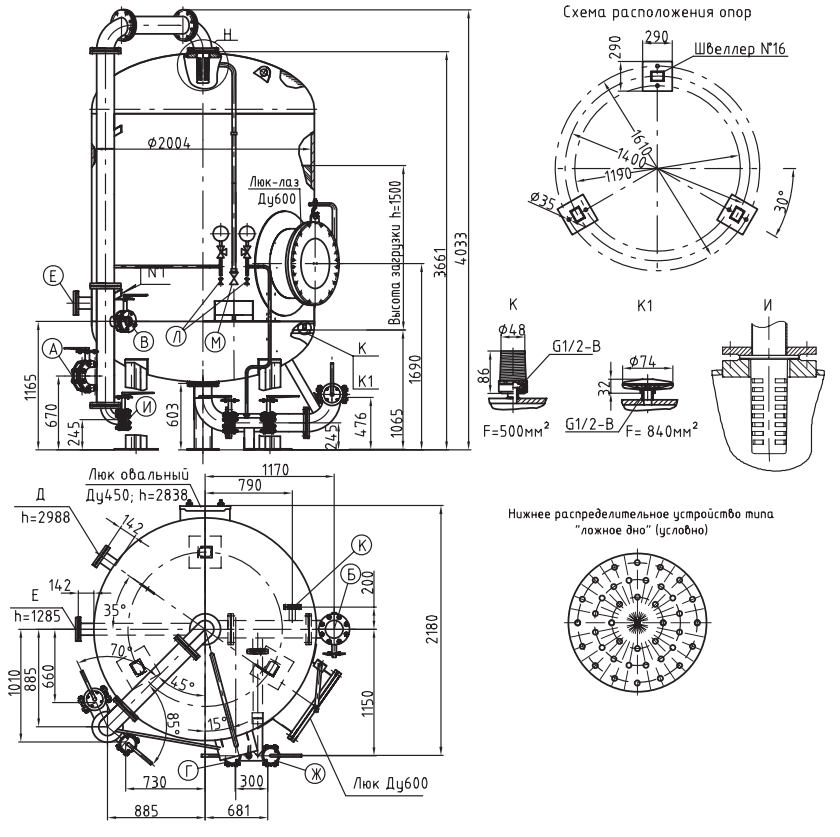

Экспликация штуцеров, муфт
| Обозн | Назначение штуцеров, муфт | Dy | Кол. шт. |
|---|---|---|---|
| А | Подвод исходной и отмывочной воды | 150 | 1 |
| Б | Отвод обработанной воды | 150 | 1 |
| В | Подвод регенерационного раствора | 80 | 1 |
| Г | Подвод взрыхляющей воды | 80 | 1 |
| Д | Гидрозагрузка | 100 | 1 |
| Е | Гидровыгрузка | 100 | 1 |
| Ж | Отвод регенерационного раствора, отмывочной воды и первого фильтрата | 80 | 1 |
| И | Отвод взрыхляющей воды | 80 | 1 |
| К | Подвод сжатого воздуха | 50 | 1 |
| Л | Пробоотборники | 15 | 2 |
| М | Отвод воздуха | 40 | 1 |
