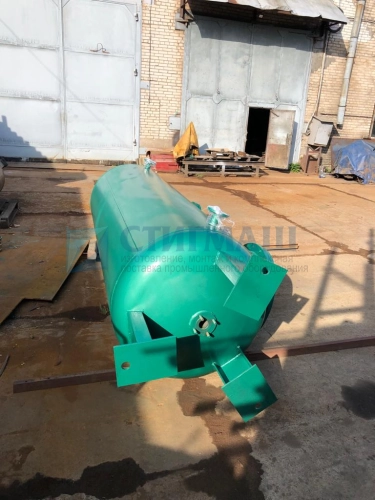

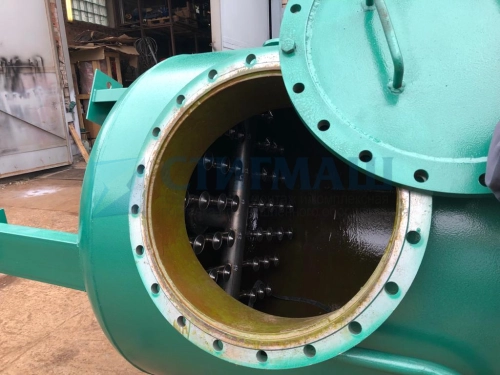

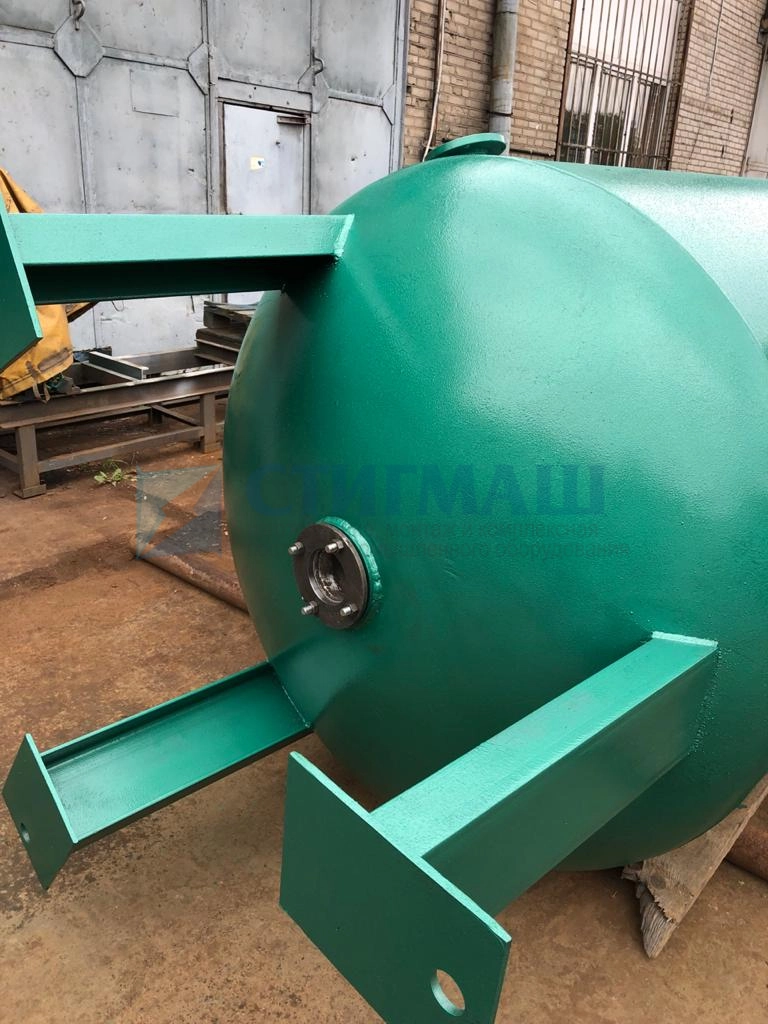

Натрий-катионитовый фильтр ФИПа II-1,5-0,6-Na предназначен для получения умягченной воды, применяется в схемах водоподготовиткльных установок электростанций, отопительных и промышленных котельных, различных технологических процессов.
Скачать опросный лист
Натрий-катионитовый фильтр ФИПа II-1,5-0,6-Na применяется для умягчения воды путём удаления из неё ионов в процессе катионирования. Проходя через слой катионита, вода избавляется от ионов кальция и магния, который заменяются эквивалентным количеством ионов натрий-катионитовой засыпки. Рабочий цикл фильтра состоит из таких операций: умягчение воды; взрыхление фильтрующей засыпки; её регенерация и промывка.
Натрий-катионитовый фильтр ФИПа II-1,5-0,6-Na предназначен для получения умягченной воды, применяется в схемах водоподготовиткльных установок электростанций, отопительных и промышленных котельных, различных технологических процессов.
|
Среда
|
Вода |
|
Давление пробн. при гидрав. испытании, МПа
|
0.9 |
|
Давление рабочее, МПа
|
0.6 |
|
Объем фильтрующей загрузки, м³
|
4,4 |
|
Производительность, м3/ч
|
100 |
1. Аппарат не подлежит ведению Ростехнадзора.
3. Наружные трубопроводы в разобранном виде и арматура вместе с контрольно-измерительными приборами отправляются заказчику в ящике и устанавливаются на монтаже.
4. Засыпной материал завод не поставляет
5. Исходная жесткость не более 20 мкгэкв/л.
6. Корпус и фронт трубопроводов изготавливается из материала - Ст3сп, верхнее и нижнее дренажно-распрределительные устройства из 21Х18Н10Т.

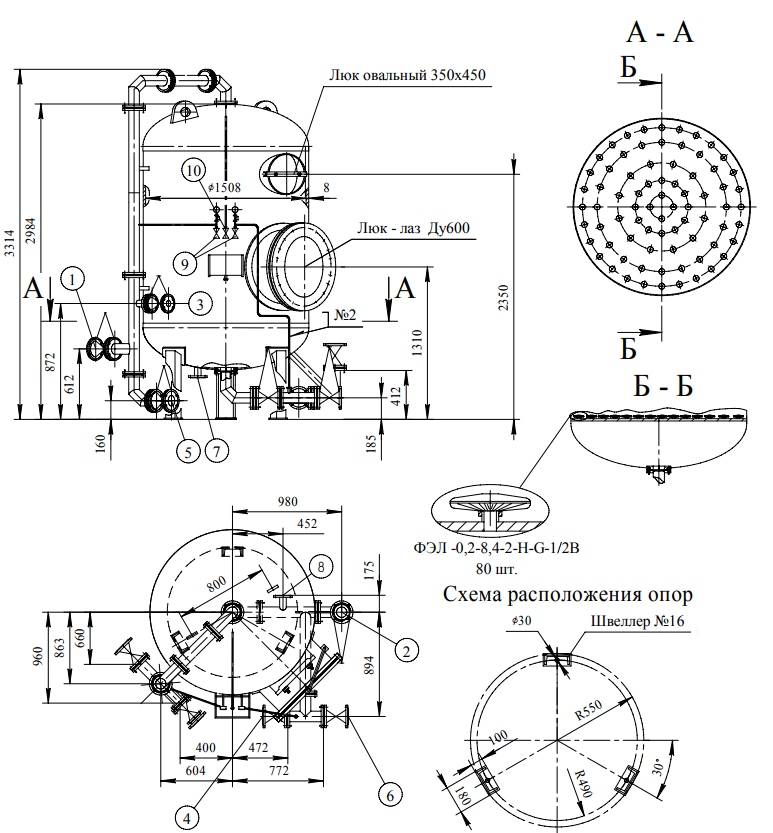

Экспликация штуцеров, муфт
| Обозн | Назначение штуцеров, муфт | Dy | Кол. шт. |
|---|---|---|---|
| 1 | Подвод исходной и промывочной воды | 125 | 1 |
| 2 | Отвод обработанной воды | 125 | 1 |
| 3 | Подвод регенерационного раствора | 50 | 1 |
| 4 | Подвод взрвыхляющей воды | 80 | 1 |
| 5 | Отвод взрыхляющей воды | 80 | 1 |
| 6 | Отвод регенерационного раствора, тмывочной воды и первого фильтрата | 80 | 1 |
| 7 | Гидровыгрузка | 80 | 1 |
| 8 | Подвод сжатого воздуха | 50 | 1 |
| 9 | Пробоотборники | 15 | 2 |
| 10 | Отвод воздуха | 15 | 1 |
