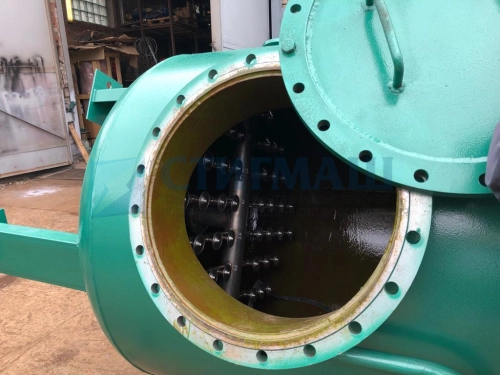

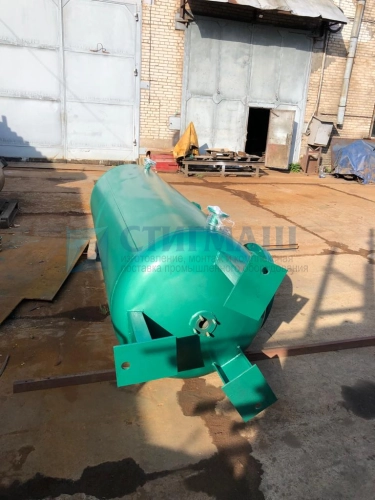

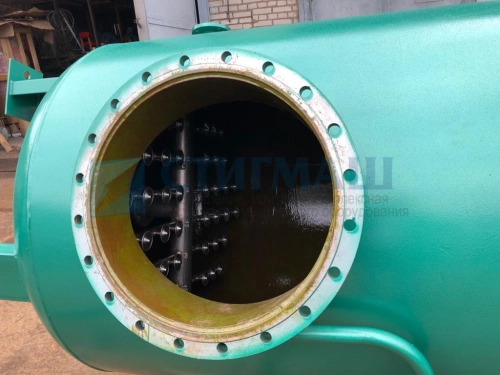

Натрий-катионитовый фильтр ФИПа II-1,0-0,6-Na-КЗ предназначен для получения умягченной воды, применяется в схемах водоподготовиткльных установок электростанций, отопительных и промышленных котельных, различных технологических процессов.
Скачать опросный лист
Натрий-катионитовый фильтр ФИПа II-1,0-0,6-Na-КЗ применяется для умягчения воды путём удаления из неё ионов в процессе катионирования. Проходя через слой катионита, вода избавляется от ионов кальция и магния, который заменяются эквивалентным количеством ионов натрий-катионитовой засыпки. Рабочий цикл фильтра состоит из таких операций: умягчение воды; взрыхление фильтрующей засыпки; её регенерация и промывка.
Натрий-катионитовый фильтр ФИПа II-1,0-0,6-Na-КЗ предназначен для получения умягченной воды, применяется в схемах водоподготовиткльных установок электростанций, отопительных и промышленных котельных, различных технологических процессов.
|
Среда
|
Вода |
|
Вместимость корпуса, м³
|
1.47 |
|
Давление пробн. при гидрав. испытании, МПа
|
0.9 |
|
Давление рабочее, МПа
|
0.6 |
|
Т, не более °C
|
115 |
|
Производительность, м3/ч
|
47 |
| Масса засыпного материала, кг | |
|
Катионит, т
|
0.65 |

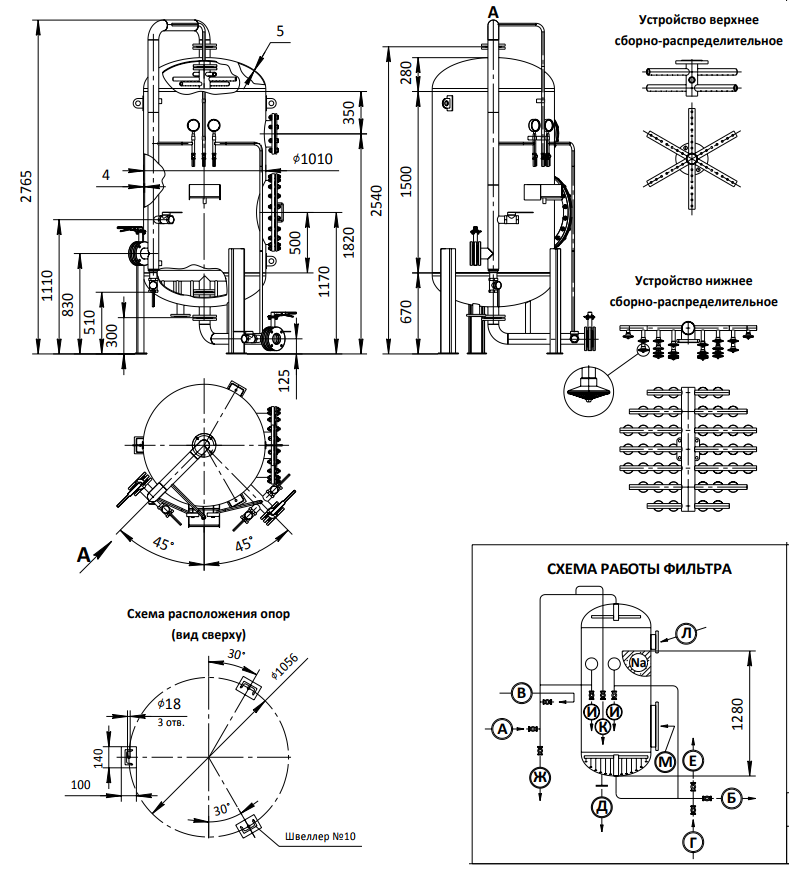

Экспликация штуцеров, муфт
| Обозн | Назначение штуцеров, муфт | Dy | Кол. шт. |
|---|---|---|---|
| А | Подвод исходной и промывочной воды | 80 | 1 |
| Б | Отвод обработанной воды | 80 | 1 |
| В | Подвод регенерационного раствора | 50 | 1 |
| Г | Подвод взрвыхляющей воды | 50 | 1 |
| Д | Штуцер гидровыгрузки | 50 | 1 |
| Е | Отвод регенерационного раствора, тмывочной воды и первого фильтрата | 50 | 1 |
| Ж | Отвод взрыхляющей воды | 50 | 1 |
| И | Отбор проб воды | 15 | 2 |
| К | Отвод воздуха | 15 | 1 |
| Л | Штуцер гидрозагрузки | 200 | 1 |
| М | Люк-лаз для обслуживания | 500 | 1 |
