Устройство и принцип работы вакуумного деаэратора
В вакуумных деаэраторах используется водоструйный эжектор - устройство для принудительного отсоса парогазовой смеси из питательной воды паровых котлов и подпиточной воды систем теплоснабжения для защиты оборудования и труб от коррозии.
Условное обозначение вакуумного деаэратора — ДВ-5 (15, 25, 50 … 800М), где цифра означает номинальную производительность тонна/час, а литера «М» — модернизированный, горизонтальный.
Номинальная производительность ДВ — это расход воды за единицу времени (вода, подлежащая деаэрации, плюс конденсат пара).
Вакуумная деаэрационная установка состоит из:
- Деаэратор вакуумный;
- ОВВ (охладитель выпара, кожухотрубный теплообменник, предназначенный для конденсации максимального количества пара и утилизации его тепловой энергии);
- ЭВ (эжектор водоструйный, воздухоотсасывающее устройство).

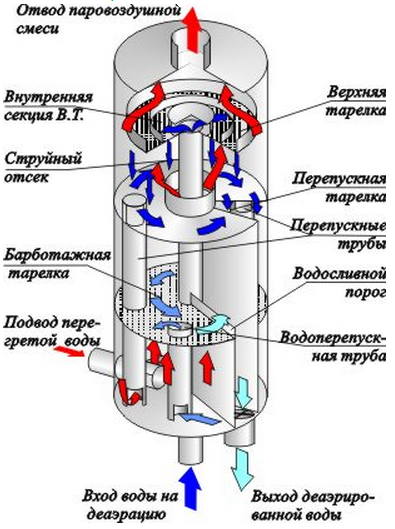

В ДВ применяется двухступенчатая система дегазации. 1-я ступень струйная, 2-я — барботажная, непровальная дырчатая тарелка.
Вода подаётся на верхнюю тарелку, разбитую на секции таким образом, чтобы количество работающих отверстий соответствовало нагрузке. При минимальной нагрузке (до 30%) в рабочем положении находится лишь часть отверстий, при увеличении нагрузки открываются следующие секции. Такое устройство деаэратора вакуумного позволяет избежать гидравлических перекосов при повышении или понижении нагрузки, что обеспечивает стабильную обработку воды паром.
После струйной части вода попадает на перепускную тарелку с отверстием в виде сектора, примыкающим одной стороной к сплошной вертикальной перегородке. Далее она подаётся на 2-ю ступень, отверстия у которой расположены перпендикулярно потоку. Вода проходит по барботажной тарелке, переливается через водосливной порог и стекает в сектор с порогом и перегородкой, после чего отводится через трубу.
Греющая среда (пар или перегретая вода) подаётся в область под 2-й ступенью дегазации, давление в которой ниже атмосферного. Вследствие этого она закипает и образуется паровая подушка. Вода, которая осталась после вскипания, смешивается с исходной водой, подлежащей деаэрации.
Проходя через отверстия тарелки, пар барботирует воду. С увеличением нагрузки излишки пара по перепускным трубам перепускаются, минуя барботажную тарелку. После этого пар через горловину перепускной тарелки поступает в струйный отсек, где его основная часть конденсируется, а оставшаяся паровоздушная смесь отводится в ОВВ.
