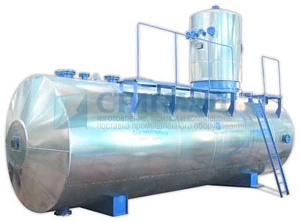

Чтобы защитить поверхности нагрева и трубопроводы от коррозии, из подпиточной воды паровых котлов и систем теплоснабжения следует удалять растворённые в ней кислород и углекислый газ. Для этого используются специальные устройства — деаэраторы. Деаэратор атмосферный ДА-25/8 представляет собой деаэрационную колонку, установленную на аккумуляторном баке. В устройстве реализованы струйная и барботажная схемы деаэрации воды.
Деаэратор атмосферный ДА-25/8 предназначен для удаления из подпиточной воды систем теплоснабжения и питательной воды паровых котлов коррозийно-агрессивных газов, кислорода О2 и свободной углекислоты СО2.
Параметры устройства соответствуют требованиям ГОСТ 16860-88. Требования к эксплуатации атмосферных деаэраторов изложены в следующих документах: «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» (разделы 6-7-8); «Правила технической эксплуатации теплоиспользующих установок и тепловых сетей» (глава Э 2-3); «Правила техники безопасности при эксплуатации теплоиспользующих установок и тепловых сетей» (разделы Б1 и Б2).
Чтобы защитить поверхности нагрева и трубопроводы от коррозии, из подпиточной воды паровых котлов и систем теплоснабжения следует удалять растворённые в ней кислород и углекислый газ. Для этого используются специальные устройства — деаэраторы. Деаэратор атмосферный ДА-25/8 представляет собой деаэрационную колонку, установленную на аккумуляторном баке. В устройстве реализованы струйная и барботажная схемы деаэрации воды.
|
Давление рабочее избыточное, МПа
|
0,02 |
|
Диапазон производительности, %
|
30...120 |
|
Диапазон производительности, т/ч
|
7,5-30 |
|
Производ-ть ном., т/ч
|
25 |
|
Тип деаэраторного бака
|
БДА-8 |
|
Тип охладителя выпара
|
ОВА-2 |
|
Тип предохранительного устройства
|
ДА-25 |
|
Обозн. |
D, mm |
L, mm |
I, mm |
B, mm |
d, mm |
H, mm |
h, mm |
h1, mm |
h2, mm |
h3, mm |
d1, mm |
h4, mm |
h5, mm |
I2, mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ДА-25/8 | 1624 | 5190 | 2870 | 1774 | 816 | 4042 | 2030 | 2992 | 962 | 1505 | 400 | 5795 | 558 | 1480 |
|
Схема деаэрационной установки атмосферного давления типа ДА
|
Схема подсоединения устройства предохранительного и бака
|
|
 |
 |
|
| 1. Бак деаэраторный; 2. Колонка деаэрационная; 3. Охладитель выпара; 4. Устройство предохранительное; 5*. Регулятор уровня; 6*. Регулятор давления; 7*. Холодильник отбора проб; 8. Барботажное устройство; 9. Барботадная тарелка; 10. Перепускная тарелка; 11. Верхняя тарелка; 12. Пароперепускное устройство; 13. Указатель уровня; 14. Люк-лаз. * - не входит в комплект поставки |
А. Подвод химочищенной воды Б. Выхлоп в атмосферу В. Отвод конденсата Г. Подвод основного конденсата Д. Подводтгорячих конденсатов Е. Подвод греющего пара Ж. Отвод деаэрированной воды З. Подвод конденсата от производства И. Подвод от бака нижних точек К. Дренаж |
|
