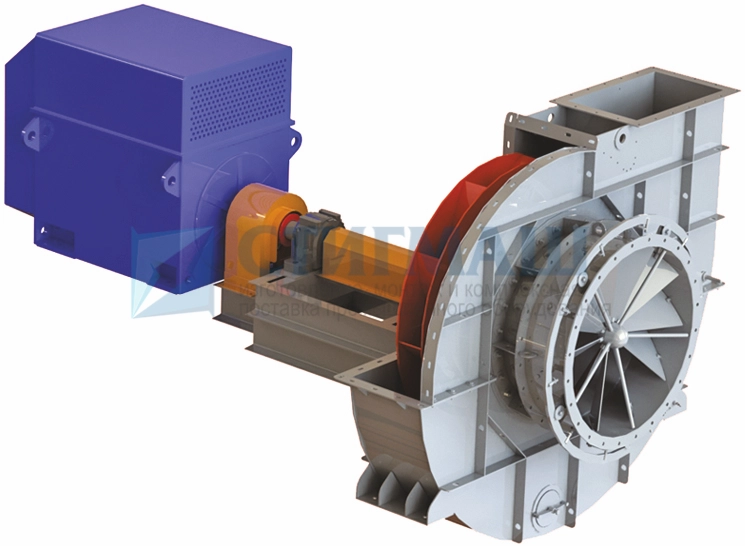

Тягодутьевая машина ВВН‑20
Цена по запросу
Внимание! В связи с изменением курса валют актуальные цены уточняйте у менеджеров.
Тягодутьевая машина ВВН‑20
Цена по запросу
Характеристики
|
КПД, %
|
80 |
|
Частота вращения, мин^-1
|
1 500 |
|
Масса без эл. дв., кг
|
5 000 |
|

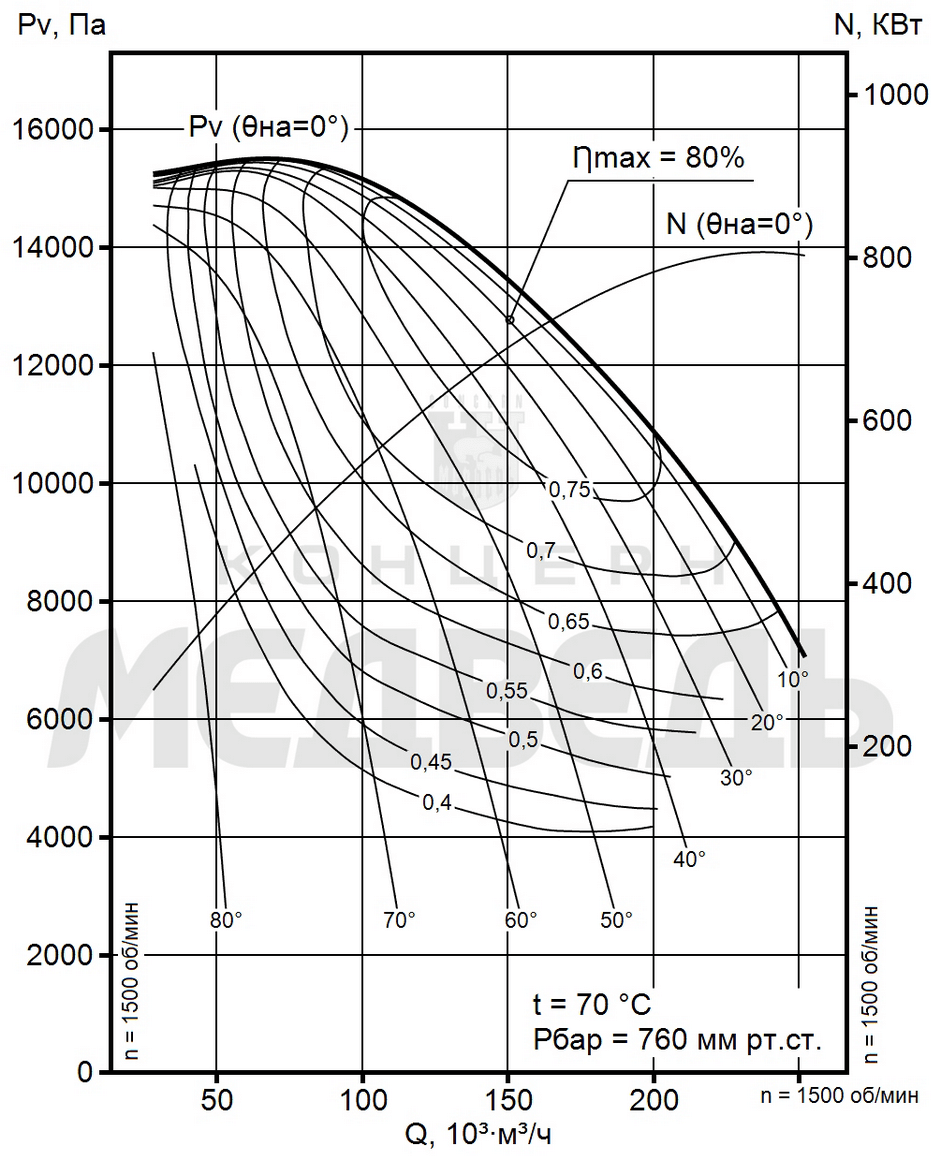

Производительность, Q, м3/ч
|
150 000 |
|
Полное давление, Па
|
13 500 |
|
Температура перемещаемой среды, °С
|
70 |
| Типоразмер машины | φ | Размеры,мм | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h1 | L1 | L2 | L4 | D | D1 | D2 | d | d2 | A | a | B | b | ||
| ВВН-20 | 0° | 890/1 945 | 1 600 | 840 | 400 | 2 000 | 1 300 | 1 410 | 19 | 19 | 2 985 | 874 | 3 450 | 1 300 |
| 30° | 1 335 | 1 175 | 1 520 | 400 | ||||||||||
| 60° | 610 | 1 580 | 1 925 | 400 | ||||||||||
| 90° | 1 090 | 1 230 | 1 520 | 400 | ||||||||||
| 150° | 985 | 1 155 | 1 445 | 400 | ||||||||||
| 0°÷150° | ||||||||||||||
| H | h | h2 | C | E | T1 | T2 | L3 | L5 | L6 | L7 | N | N2 | ||
| 3 040 | 1 200 | 630 | 1 000 | 600 | 1 120 | 720 | 400 | 555 | 920 | 1 050 | 24 | 20 | ||
| Типоразмер машины | Частота вращения, мин-1 | Зона измерений | Значения уровней звуковой мощности Lpi,дБ в октавных полосах f,Гц | LpA, дБА | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| ВВН-20 | 1 500 | Нагнетание | 134 | 135 | 136 | 130 | 126 | 122 | 118 | 136 |
| Всасывание | 123 | 126 | 126 | 125 | 124 | 122 | 121 | 131 | ||
| Вокруг корпуса | 118 | 124 | 119 | 118 | 118 | 115 | 118 | 124 | ||
