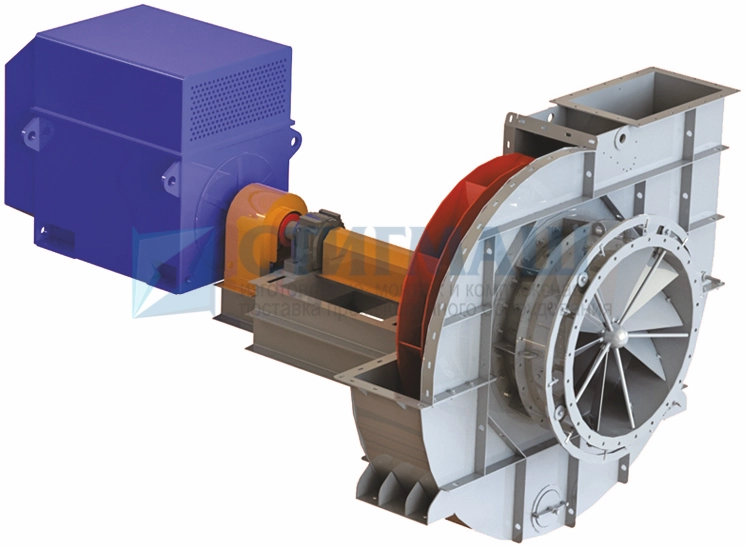

Тягодутьевая машина ВВН‑18
Цена по запросу
Внимание! В связи с изменением курса валют актуальные цены уточняйте у менеджеров.
Тягодутьевая машина ВВН‑18
Цена по запросу
Характеристики
|
КПД, %
|
80 |
|
Частота вращения, мин^-1
|
1 500 |
|
Масса без эл. дв., кг
|
4 500 |
|
Производительность, Q, м3/ч
|
110 000 |
|
Полное давление, Па
|
10 800 |
|
Температура перемещаемой среды, °С
|
70 |
| Типоразмер машины | φ | Размеры,мм | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h1 | L1 | L2 | L4 | D | D1 | D2 | d | d2 | A | a | B | b | ||
| ВВН-18 | 60° | 560 | 1 440 | 1 750 | 400 | 1 800 | 1 170 | 1 280 | 19 | 19 | 2 900 | 819 | 3 100 | 1 170 |
| 90° | 1 025 | 1 090 | 1 350 | 400 | ||||||||||
| 150° | 930 | 1 020 | 1 280 | 400 | ||||||||||
| 270° | 770 | 1 810 | 1 095 | 400 | ||||||||||
| 60°÷270° | ||||||||||||||
| H | h | h2 | C | E | T1 | T2 | L3 | L5 | L6 | L7 | N | N2 | ||
| 2 650 | 1 100 | 630 | 900 | 540 | 1 020 | 600 | 400 | 525 | 920 | 1 050 | 24 | 20 | ||
| Типоразмер машины | Частота вращения, мин-1 | Зона измерений | Значения уровней звуковой мощности Lpi,дБ в октавных полосах f,Гц | LpA, дБА | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| ВВН-18 | 1 500 | Нагнетание | 124 | 128 | 125 | 123 | 121 | 121 | 120 | 129 |
| Всасывание | 120 | 123 | 123 | 122 | 120 | 119 | 118 | 128 | ||
| Вокруг корпуса | 115 | 121 | 116 | 115 | 115 | 112 | 107 | 121 | ||
