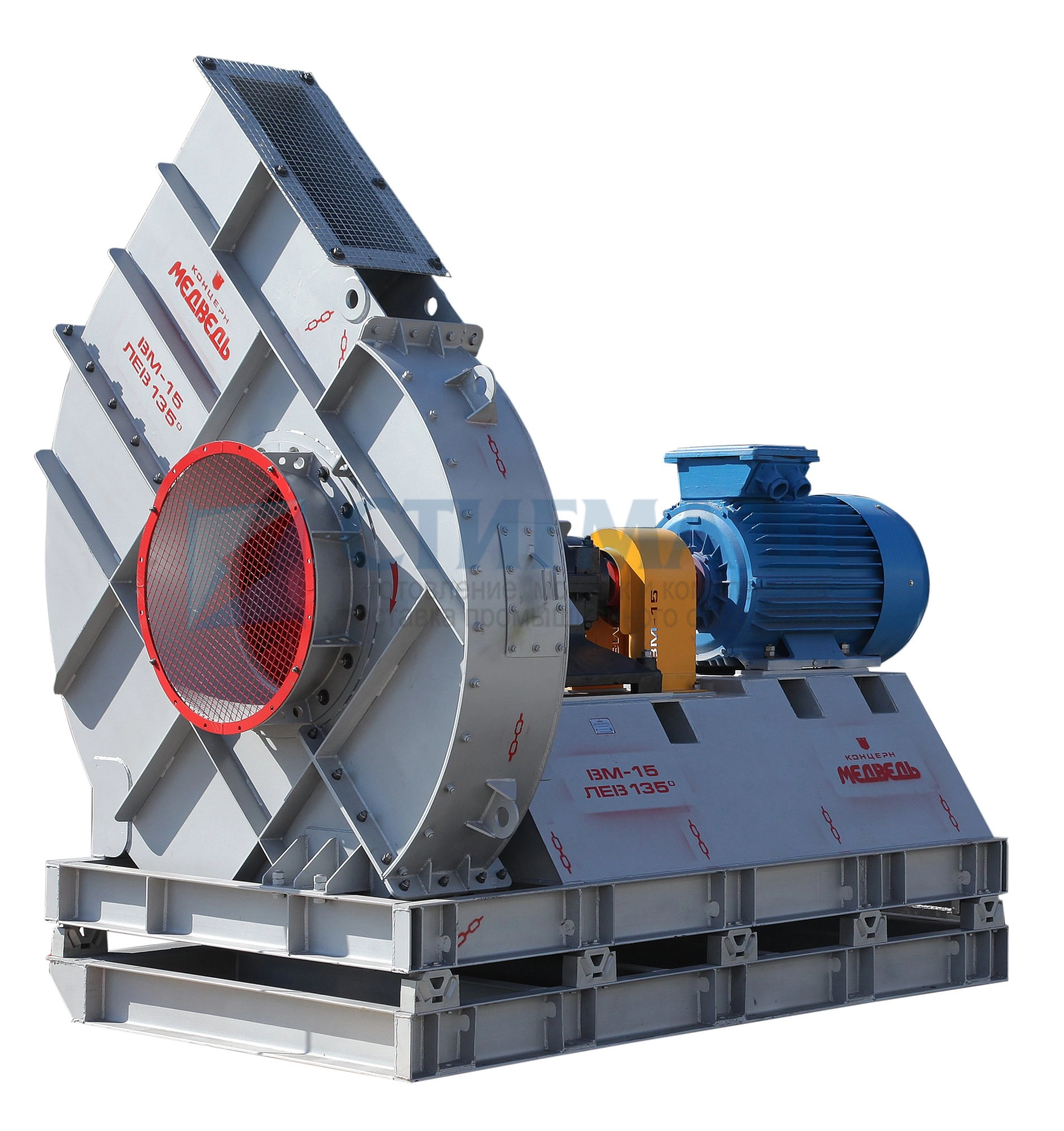

Вентилятор мельничный ВМ‑18Дл представляет собой центробежный вентилятор одностороннего всасывания, и разработан для пневматической транспортировки угольной пыли и других аэросмесей с концентрацией твёрдых частиц не более 80 г/м3. Агрегат используется в разных промышленных сферах: в металлургии, в системах пылеприготовления котлов, работающих на твёрдом топливе, и т.д.
Мельничный вентилятор ВМ‑18Дл может эксплуатироваться как внутри помещений, так и на открытом воздухе, в умеренных климатических условиях (климатическое исполнение У и Т, категория размещения 1, ГОСТ 15150-69). Рабочая среда — угольная пыль и аэросмеси с твёрдыми частицами, липкость и абразивность которых схожа с угольной пылью. Максимально допустимая температура рабочей среды на входе в вентилятор не более 70° С.
Вентилятор ВМ‑18Дл может быть изготовлен в одной из двух модификаций: с правым или левым вращением. Основные конструктивные элементы агрегата: рабочее колесо, ходовая часть, улитка, всасывающий патрубок, рама. Диаметр рабочего колеса — 1,5 метра, производительность на всасывание составляет 110000 м3/час.
Вентилятор мельничный ВМ‑18Дл представляет собой центробежный вентилятор одностороннего всасывания, и разработан для пневматической транспортировки угольной пыли и других аэросмесей с концентрацией твёрдых частиц не более 80 г/м3. Агрегат используется в разных промышленных сферах: в металлургии, в системах пылеприготовления котлов, работающих на твёрдом топливе, и т.д.
|
КПД, %
|
80 |
|
Масса не более, кг
|
2740 |
|
Масса без эл. дв., кг
|
3720 |
|
Напряжение, В
|
6000, 10000 |
|
Производительность, Q, м3/ч
|
110000 |
|
Полное давление, Па
|
10800 |
| Электродвигатель | |
|
Типоразмер
|
ДАЗО4‑85/43‑4У1, ДАЗО4‑400У‑4МУ1 |
|
Мощность, кВт
|
500 |
|
Частота вращения, мин-1
|
1500 |
Схема разворотов корпусов вентиляторов ВМ (ПР).
Схема разворотов корпусов вентиляторов ВМ (ЛЕВ).
Габаритные и присоединительные размеры вентиляторов ВМ (90°)
| A | A1 | a | a1* | B | b | D | D1 | d | D2 | C | E | H | h | h1 | h2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2174 | 1514 | 480 | 300 | 3009 | 1170 | 1100 | 1175 | 14 | М24 | 900 | 540 | 2634 | 950 | 1175 | 555 |
| L1 | L2 | L3 | L4 | L5 | L6 | t1 | t2 | T1 | T2 | T3 | T4 | N | N2 | n1 | n2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1100 | 1370 | 700 | 225 | 700 | 620 | 200 | 200 | 800 | 400 | 978 | 618 | 16 | 16 | 4 | 2 |
