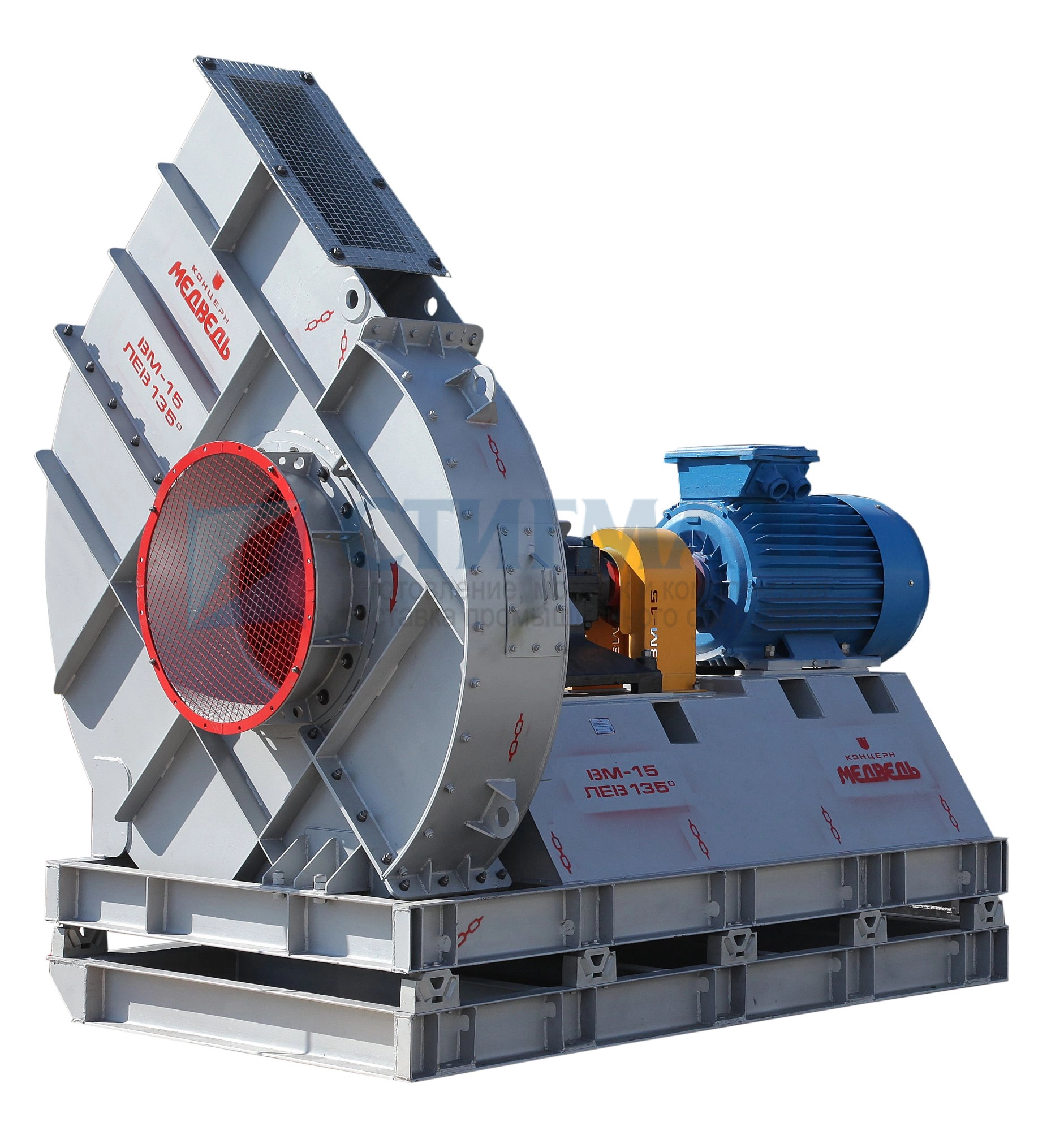

Вентилятор мельничный ВМ-180/1100-I представляет собой центробежный вентилятор одностороннего всасывания, и разработан для пневматической транспортировки угольной пыли и других аэросмесей с концентрацией твёрдых частиц не более 80 г/м3. Агрегат используется в разных промышленных сферах: в металлургии, в системах пылеприготовления котлов, работающих на твёрдом топливе, и т.д.
Мельничный вентилятор ВМ-180/1100-I может эксплуатироваться как внутри помещений, так и на открытом воздухе, в умеренных климатических условиях (климатическое исполнение У и Т, категория размещения 1, ГОСТ 15150-69). Рабочая среда — угольная пыль и аэросмеси с твёрдыми частицами, липкость и абразивность которых схожа с угольной пылью. Максимально допустимая температура рабочей среды на входе в вентилятор не более 70° С.
Вентилятор ВМ-180/1100-I может быть изготовлен в одной из двух модификаций: с правым или левым вращением. Основные конструктивные элементы агрегата: рабочее колесо, ходовая часть, улитка, всасывающий патрубок, рама. Диаметр рабочего колеса — 1,5 метра, производительность на всасывание составляет 180000 м3/час.
Вентилятор мельничный ВМ-180/1100-I представляет собой центробежный вентилятор одностороннего всасывания, и разработан для пневматической транспортировки угольной пыли и других аэросмесей с концентрацией твёрдых частиц не более 80 г/м3. Агрегат используется в разных промышленных сферах: в металлургии, в системах пылеприготовления котлов, работающих на твёрдом топливе, и т.д.
|

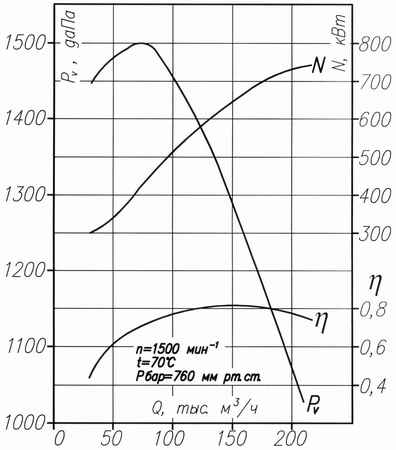

КПД, %
|
72 |
|
Масса без эл. дв., кг
|
6160 |
|
Напряжение, В
|
6000, 10000 |
|
Производительность, Q, м3/ч
|
180000 |
|
Полное давление, Па
|
14225 |
| Электродвигатель | |
|
Типоразмер
|
ДАЗО4‑560УК‑4ДУ1, АОД‑1250‑4У1, ДАЗО4‑560Х‑4У1 |
|
Мощность, кВт
|
1250 |
|
Частота вращения, мин-1
|
1500 |

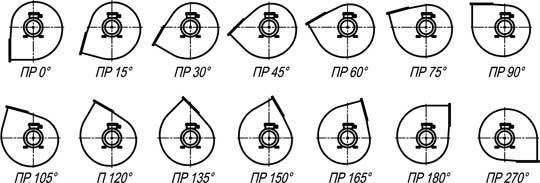

Схема разворотов корпусов вентиляторов ВМ (ПР).

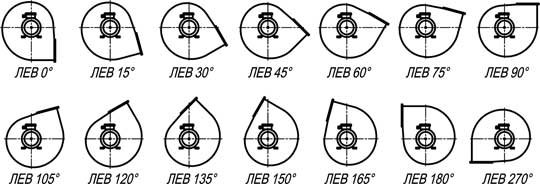

Схема разворотов корпусов вентиляторов ВМ (ЛЕВ).

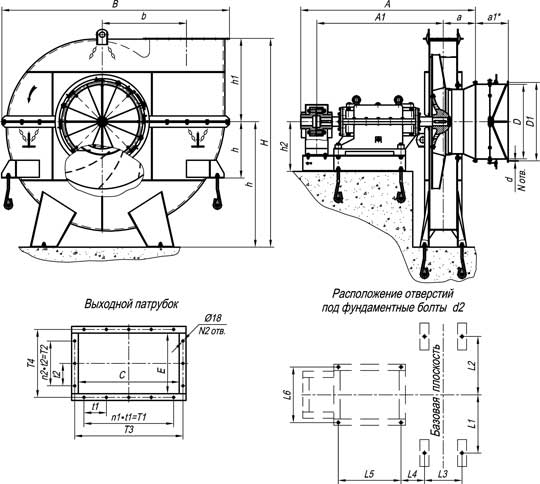

Габаритные и присоединительные размеры вентиляторов ВМ (90°)
| A | A1 | a | a1* | B | b | D | D1 | d | D2 | C | E | H | h | h1 | h2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2639 | 1869 | 550 | 400 | 3340 | 1300 | 1245 | 1325 | 18 | М30 | 1000 | 600 | 2891 | 1800 | 1270 | 622 |
| L1 | L2 | L3 | L4 | L5 | L6 | t1 | t2 | T1 | T2 | T3 | T4 | N | N2 | n1 | n2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 650 | 850 | 718 | 350 | 800 | 710 | 215 | 170 | 1075 | 680 | 1075 | 680 | 12 | 18 | 5 | 4 |
