Всасывающий карман представляет собой дополнительное устройство, предназначенное для использования с тягодутьевыми машинами. Его основная функция заключается в защите вентиляционного оборудования от попадания крупных частиц и посторонних предметов. Такие карманы не являются стандартной частью комплектации тягодутьевых машин и приобретаются отдельно, исходя из характеристик вентилятора, размеров соединительных узлов улитки и других параметров.

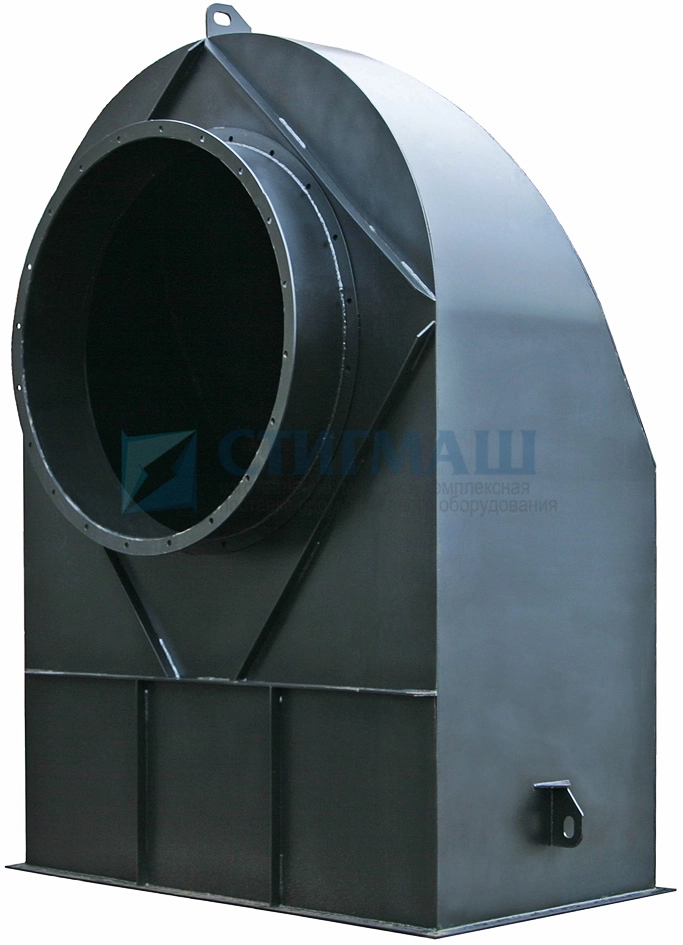

Всасывающий карман представляет собой механическое устройство, выполненное в виде прочного металлического корпуса. С одной стороны корпуса располагается круглое отверстие для забора, а с другой — фланцевый патрубок. Наружная поверхность корпуса усилена ребрами жесткости, что придаёт устройству дополнительную прочность. Материалом для изготовления корпуса служит стандартная углеродистая сталь, на которую наносится защитное лакокрасочное покрытие.
Функциональное предназначение всасывающего кармана заключается в выполнении защитной роли, обеспечиваемой действием сил гравитации. Грубые элементы, проходящие через заборное отверстие, оседают на дне кармана, где накапливаются до тех пор, пока устройство не будет очищено.
| № кармана | Размеры, мм | N | N2 | п1 | п2 | Масса, кг | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | d | d2 | H | h | В | L | L1 | Е | С | t1 | t2 | Т | T1 | Т2 | ||||||
| 19 | 1250 | 1325 | 18,5 | 14 | 2780 | 1800 | 2060 | 1275 | 734 | 1588 | 980 | 160 | 206 | 2010 | 1760 | 1030 | 16 | 36 | 11 | 5 | 685 |
