Грязевики тепловых пунктов (абонентские)

Схема (ГТП, абонентский вертикальный фланцевый)

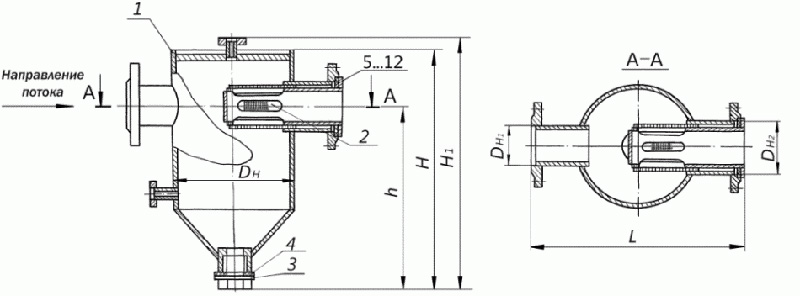

На чертеже представлен грязевик тепловых пунктов ТС-569. Изделие представляет собой узел расширения диаметра трубопровода, в котором вода, изменяя направление своего движения, очищается сетчатым фильтром. Грязь и другие отфильтрованные частицы скапливаются в корпусе. Сигналом к необходимости очистки камеры корпуса служит увеличение гидравлического сопротивления изделия.

Такие ГТП состоят из:

• – корпус
• – фильтр
• – пробка
• – прокладка
• … 12 – прокладки по ГОСТ 15180-70

Размеры

Физические размеры ГТП ТС-569, в зависимости от обозначения (ГТП-40 — ГТП-200), лежат в пределах:

• H1 = 406 … 1163 мм
• H = 360 … 1105 мм
• h = 260 … 700 мм
• L = 17,1 … 266,7 кг

Цена грязевика абонентского зависит от производителя, типа изделия и других показателей. «СТИГМАШ» предлагает ГТП ТС-569 собственного производства. Качественные изделия всех типоразмеров мы реализуем по складским ценам.
