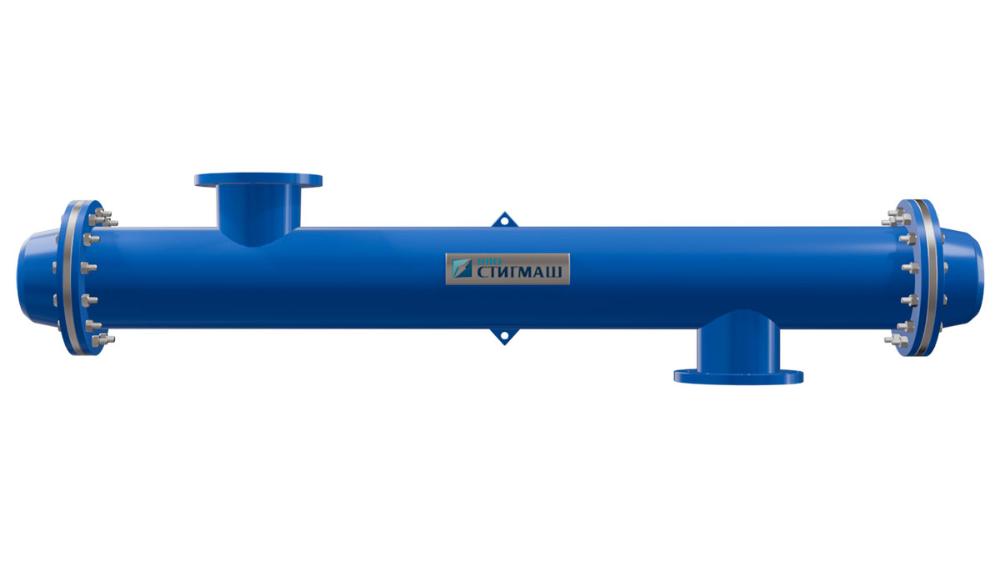

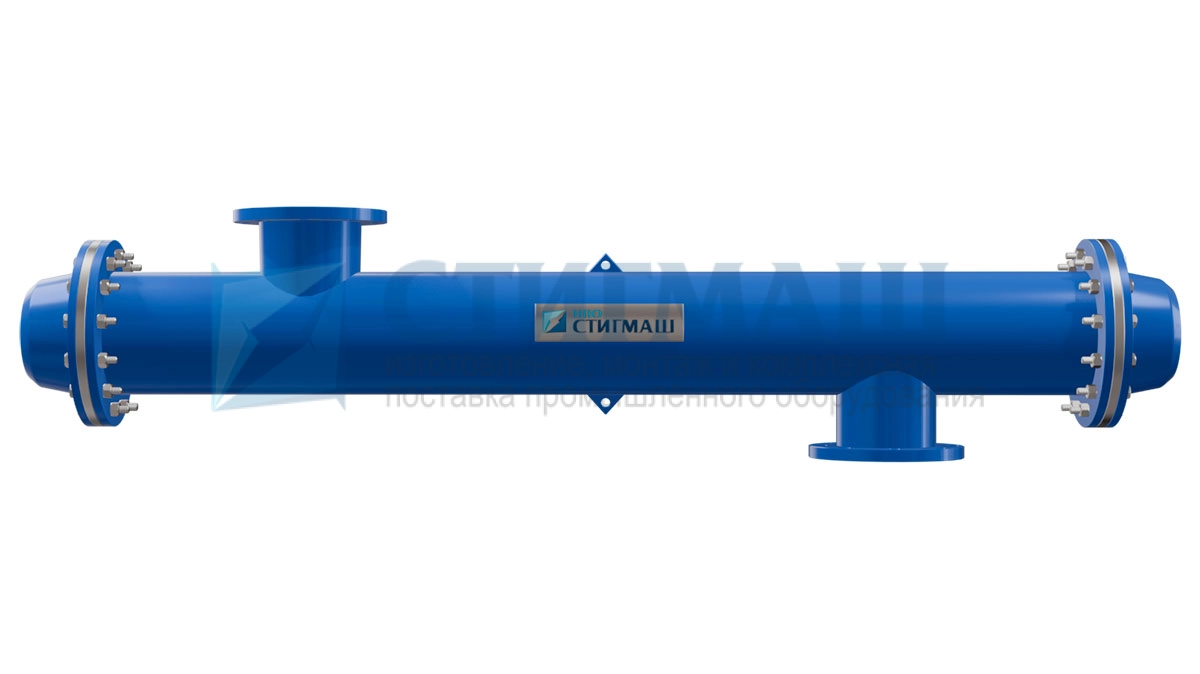

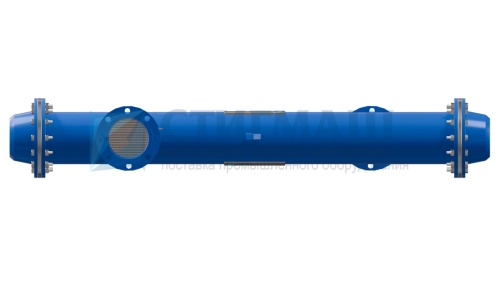

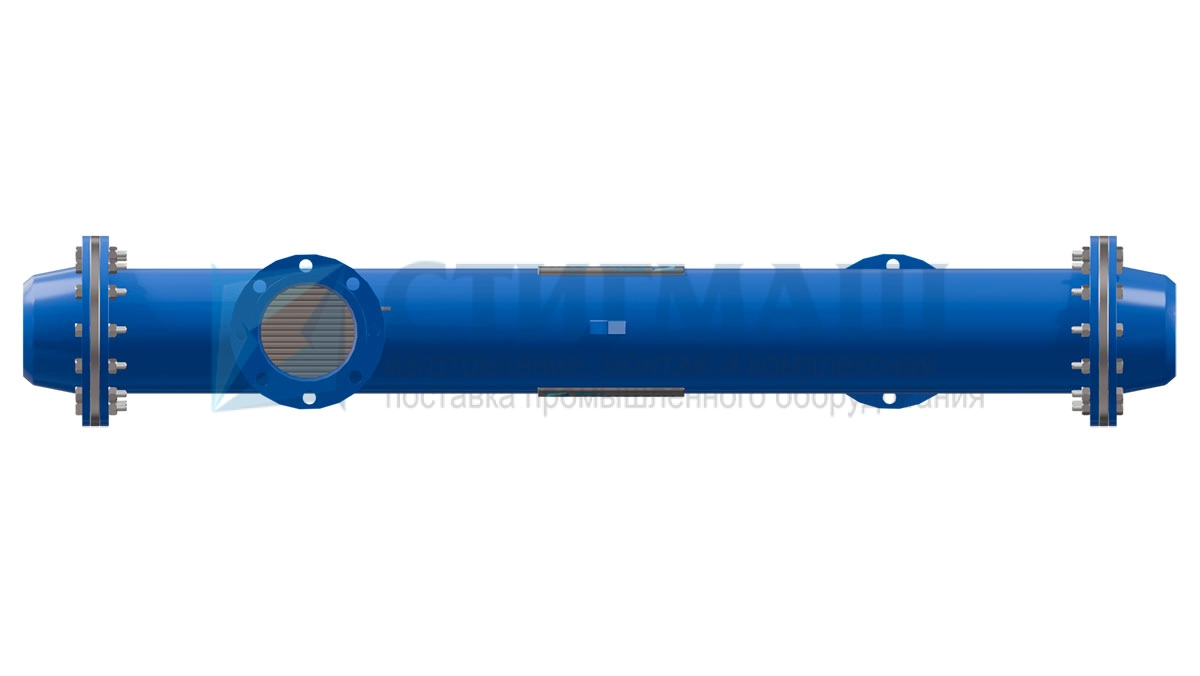

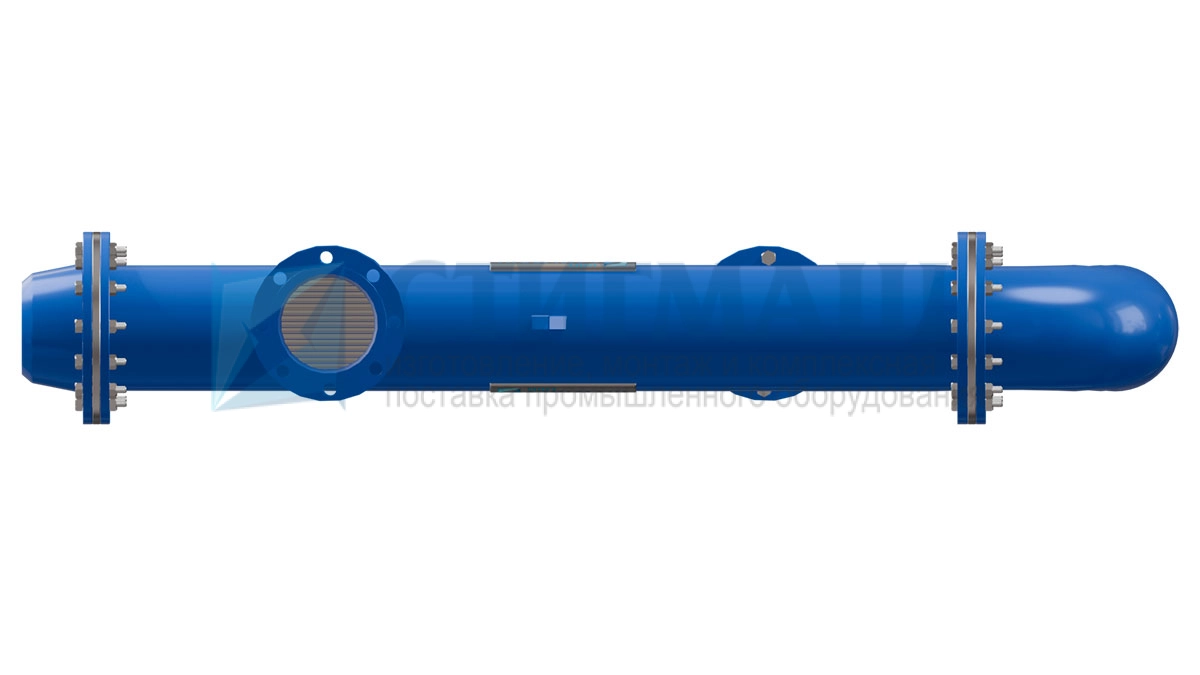

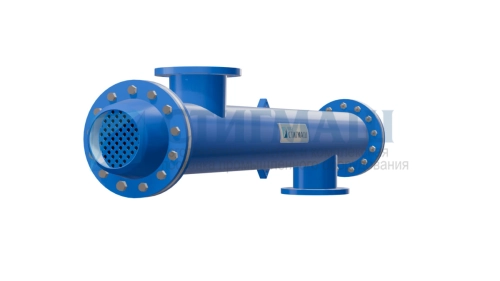

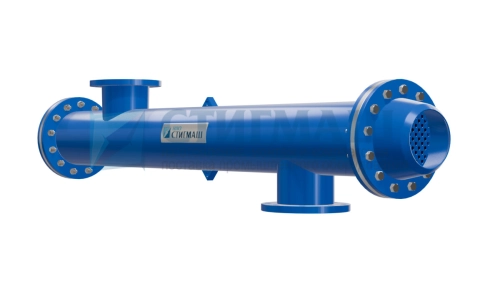

Водоводяной подогреватель ВВП 13-273-2000
Секционный водоводяной подогреватель горизонтального типа ВВП 13-273-2000 используется в системах отопления и горячего водоснабжения, в которых теплоносителем является горячая вода, получаемая от котельных или поступающая от тепловых магистралей ТЭЦ.
Подогреватель может использоваться и в других схемах, в которых требуется осуществить нагрев или охлаждение жидкости (например вкачестве охладителей конденсата для пароводяных подогревателей). При этом параметры теплообменивающихся сред не должны превышать те значения, которые регламентированы для условий применения данного подогревателя в системах теплоснабжения.
Расчетный срок службы ВВП 13-273-2000 – 20 лет.
Гарантийный срок эксплуатации – 12 месяцев с момента ввода подогревателя в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю.
Технические характеристики ВВП 13-273-2000
| Наименование | Значение |
|---|---|
| Вес калача, кг | 69 |
| Вес перехода, кг | 27,5 |
| Вес секц., кг | 260,6 |
| Поверхность нагрева секции, м2 | 10,0 |
| Расход нагрев. среды, т/ч | 60,5 |
| Тепловой поток секции, *кВт | 236 |
| Площадь сечения секции, м2 | |
| Межтрубного прос-ва | 0,0308 |
| Трубного прос-ва | 0,0168 |
Габаритные и присоединительные размеры
Секция разъемная: а - типовое, (Т); б - правое (Пр); в - левое (Л).

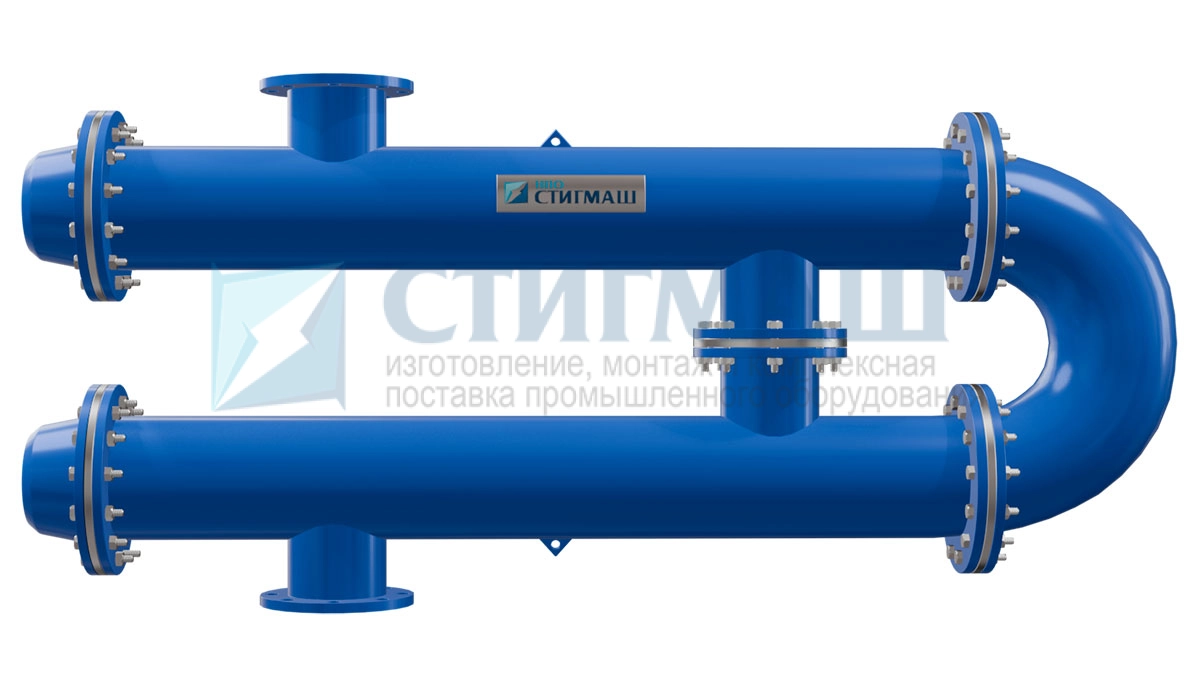

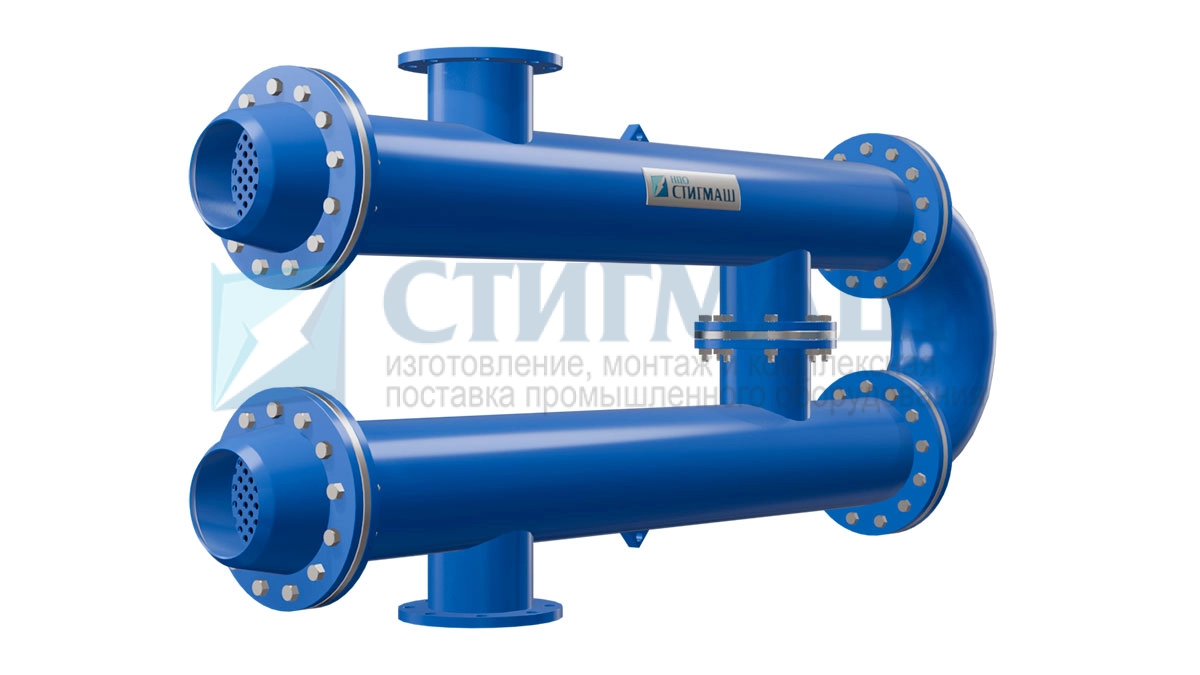

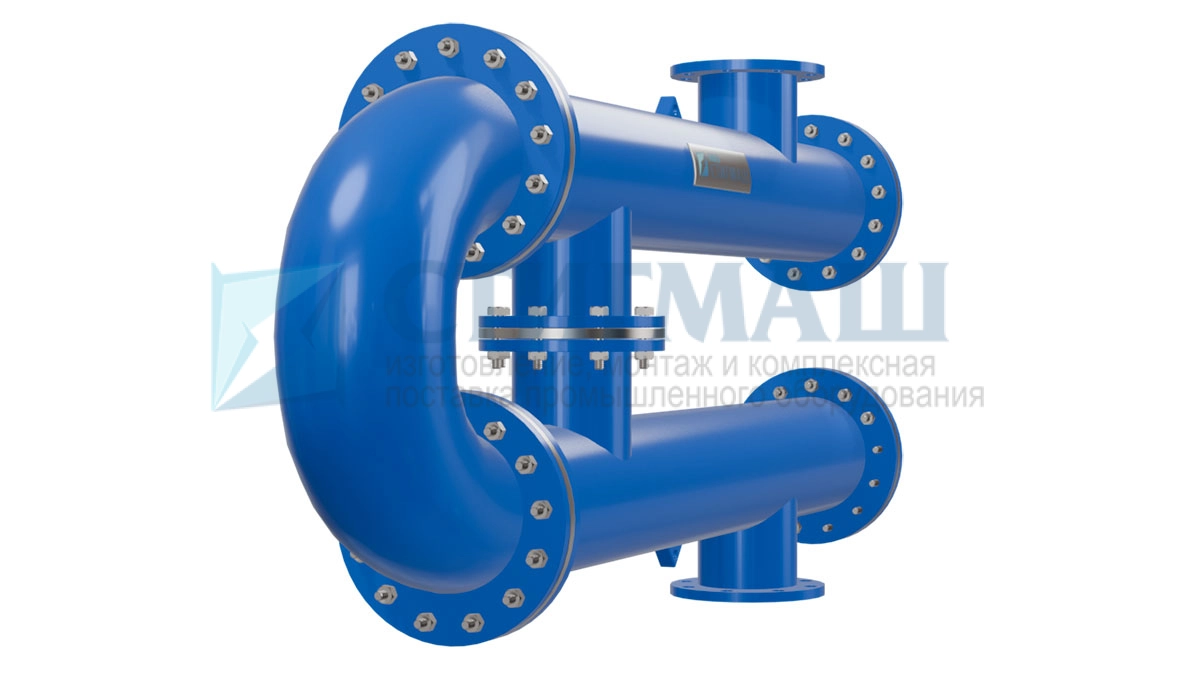

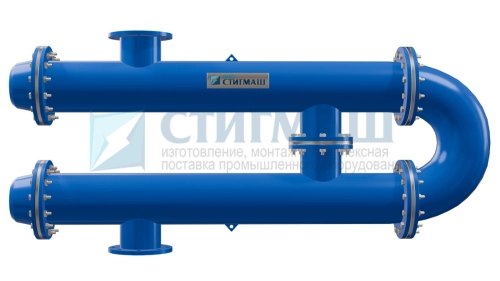

Подогреватель разъемный из секций
| Dн, мм | L, мм | L1, мм | D, мм | D1, мм | D2, мм | d, мм | d1, мм | d2, мм | Z, мм | Z1, мм | Z2, мм | Кол-во теплообм. трубок в секции, шт | А, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 273 | 2000 | 2721 | 350 | 295 | 295 | 23 | 23 | 23 | 12 | 8 | 8 | 109 | 600 |
